Elektrikli Havuz Isıtıcıları

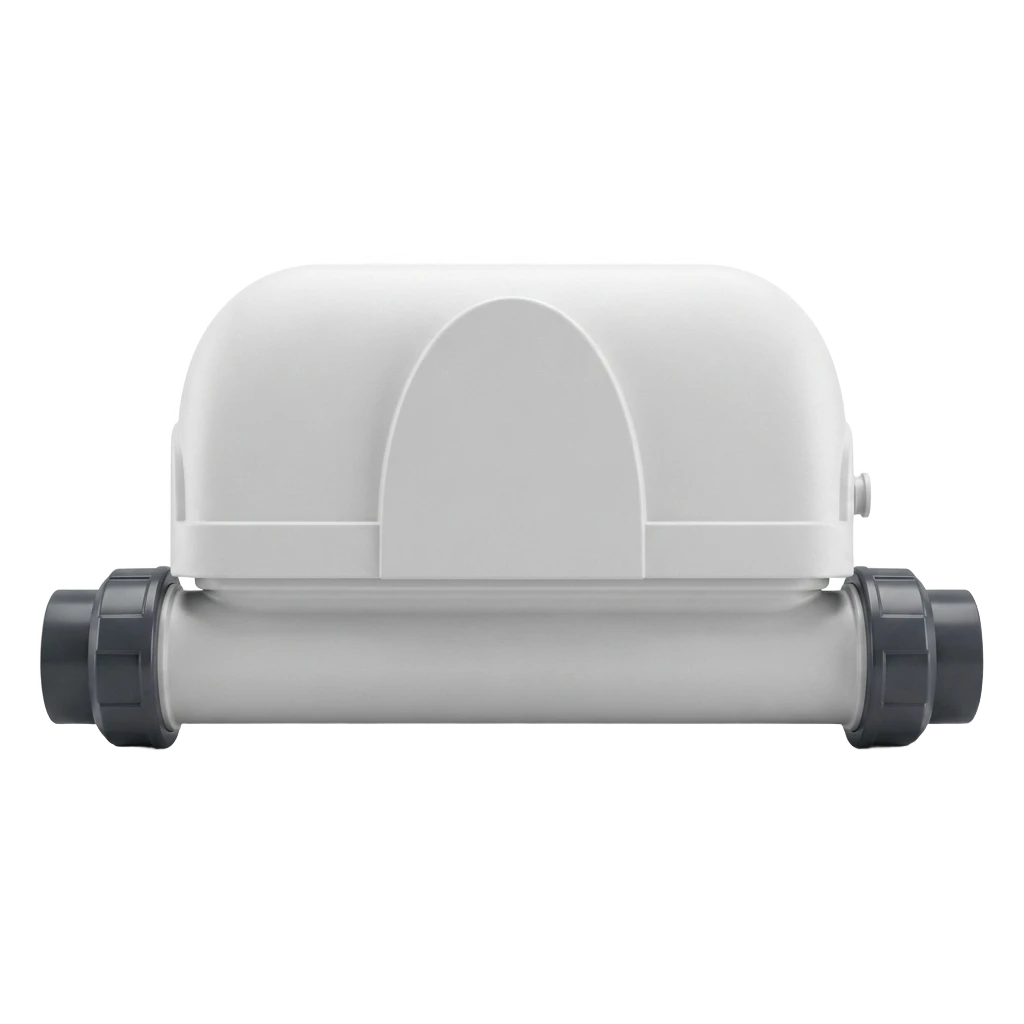

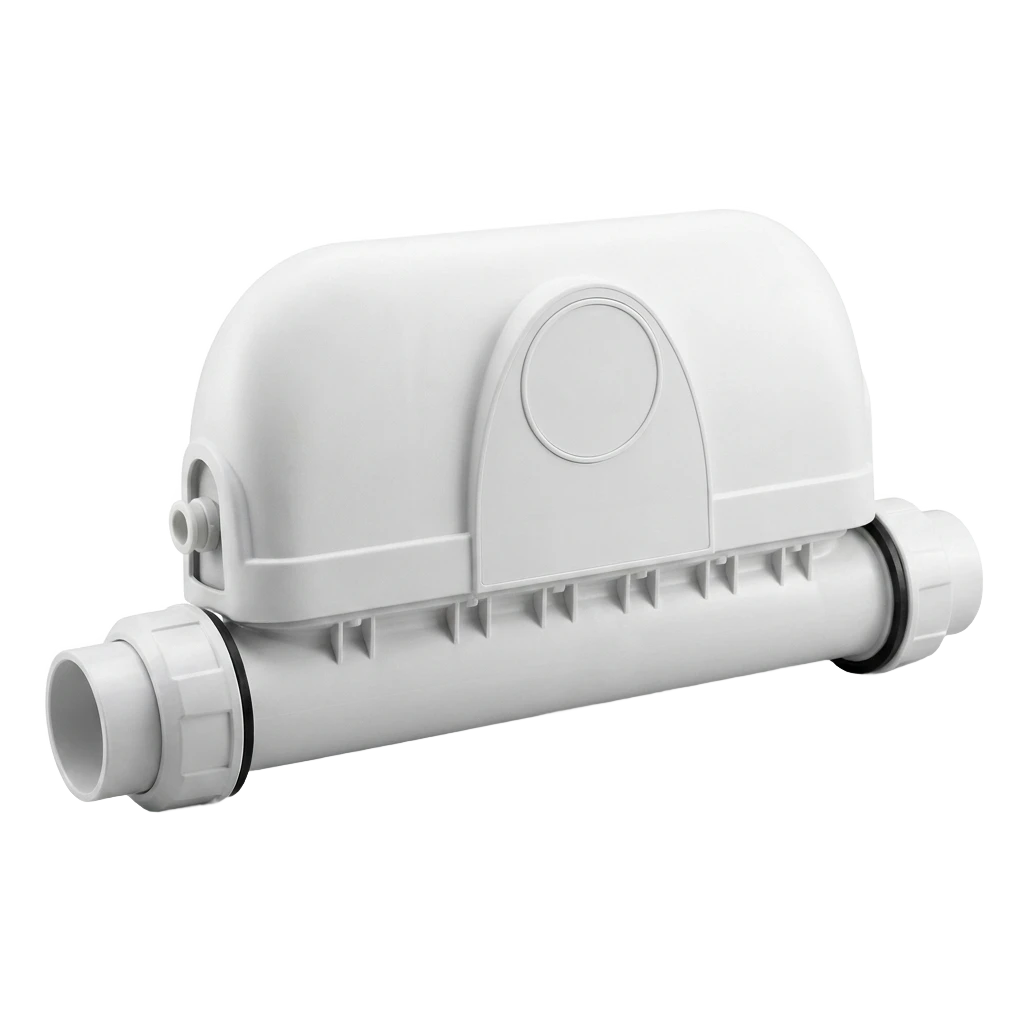

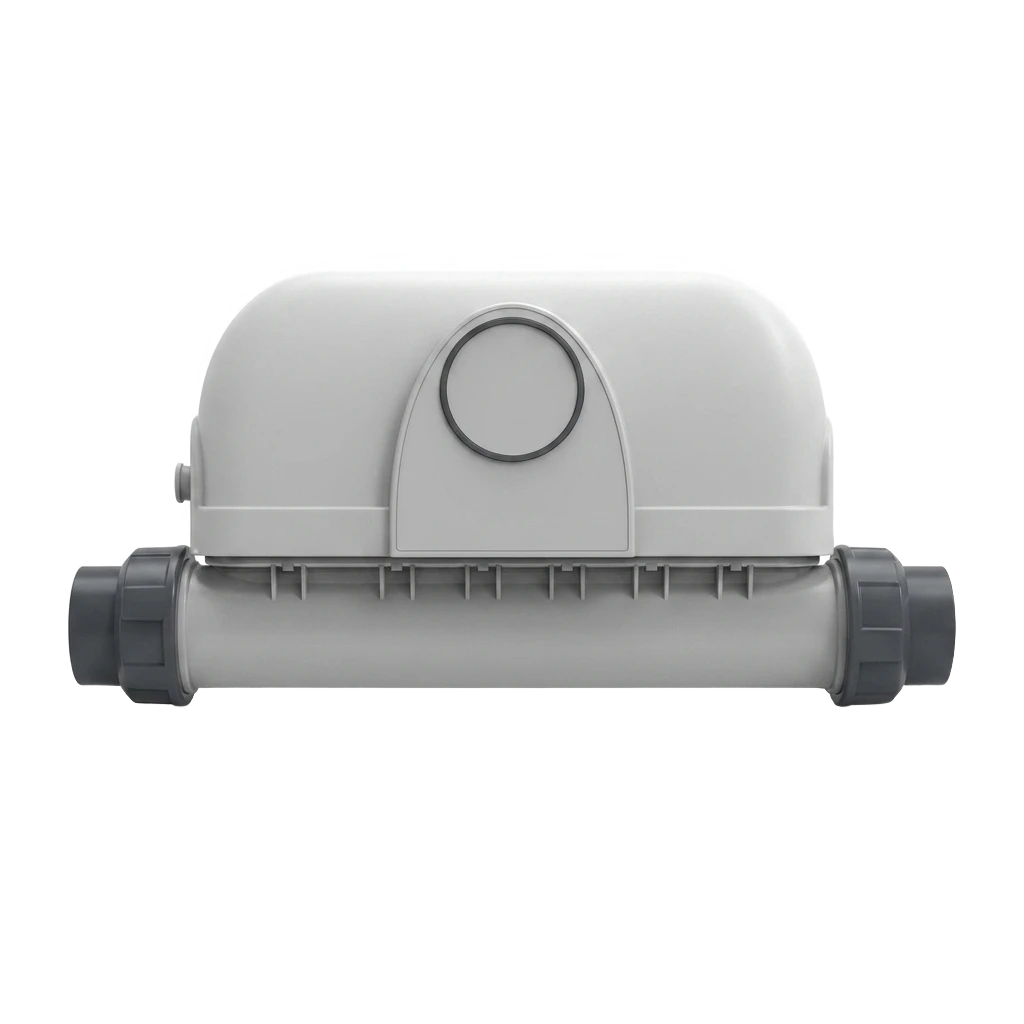

Zodiac Red Line, Elektrikli Havuz Isıtıcısı.
Zodiac Red Line, filtrasyon hattına hat üstü takılan kompakt bir elektrikli havuz ısıtıcısıdır. Çilek Havuz, Red Line ürününü teklif üzerine ve proje kapsamında tedarik eder. 3, 6, 9 ve 12 kW olmak üzere dört model sunulur; seri 95 m³ altındaki havuzlar için hazırlanmıştır. 3, 6 ve 9 kW modeller kurulumda monofaze ya da trifaze bağlanır. Debi aralığı 5 - 30 m³/h, gövde ağırlığı 4 kg'dır.
CH-ISI-0008-01
- Isıtma Gücü
- 3-12kW
- Debi
- 5- 30 m³/h
- Montaj
- Filtre sonrası hat üstü, PVC Ø63 / Ø50
- Liste fiyatı
- €1.522,50 + KDV'den
Fiyatlar 16.06.2026 tarihli liste fiyatıdır, KDV hariçtir.
Uygun havuz ve kurulum
Model ve fiyat
4 model
Liste fiyatı €1.522,50 - €1.890 + KDV
En düşük liste fiyatlı model: REDLINE 3
Liste fiyatıdır, KDV hariç. Kesin tutar adet ve kapsama göre teklifte yazılır.
Modelleri ve teknik değerleri görUyum ve bağlantı
- Montaj
- Filtre sonrası hat üstü, PVC Ø63 / Ø50
- Debi
- 5 - 30 m³/h
- Besleme
- 3, 6, 9 kW: monofaze ya da trifaze; 12 kW: yalnız trifaze
- Termostat
- Dijital, ± 0,5 °C, LCD ekran
- Havuz hacmi
- 95 m³ altı
// Modeller
Zodiac Red Line modelleri, fiyatı ve teknik değerleriyle.
4 ürün
REDLINE 3
ÖnerilenKod CH-ISI-0008-01
- Isıtma Gücü
- 3 kW
- Elektrik Beslemesi
- 220 - 240 / 380 - 400 V
- Debi
- 5 - 30 m³/h
Fiyat€1.522,50 + KDV- Üretici Kodu
- W40RDE3
- Isıtma Gücü
- 3 kW
- Debi
- 5 - 30 m³/h
- Elektrik Beslemesi
- 220 - 240 / 380 - 400 V
- Faz
- 1 / 3
- Frekans
- 50 - 60 Hz
- Maks. Akım
- 14 / 5 A
- Önerilen Besleme Kablosu Kesiti (mm²)
- 3 x 4 / 5 x 2,5
- Bağlantı
- PVC Ø63 / Ø50
- Ölçüler
- 538 x 222 x 100 mm
- Ağırlık
- 4 kg
- Kontrol
- Dijital termostat (± 0,5 °C), LCD ekran, zamanlayıcı
- Montaj Tipi
- Hat üstü
- Malzeme
- Titanyum ısıtıcı eleman
- Uygun Havuz Hacmi
- < 95 m³
- Üretici Garantisi
- 2 yıl
REDLINE 6
Kod CH-ISI-0008-02
- Isıtma Gücü
- 6 kW
- Elektrik Beslemesi
- 220 - 240 / 380 - 400 V
- Debi
- 5 - 30 m³/h
Fiyat€1.627,50 + KDVREDLINE 9
Kod CH-ISI-0008-03
- Isıtma Gücü
- 9 kW
- Elektrik Beslemesi
- 220 - 240 / 380 - 400 V
- Debi
- 5 - 30 m³/h
Fiyat€1.732,50 + KDVREDLINE 12
Kod CH-ISI-0008-04
- Isıtma Gücü
- 12 kW
- Elektrik Beslemesi
- 380 - 400 V
- Debi
- 5 - 30 m³/h
Fiyat€1.890 + KDV
// 01 · Teknik tablo
Zodiac Red Line teknik değerleri
Modele göre değişen satırda bütün seçenekler yazılır; model başına ayrıntı aşağıdaki model listesindedir.
| Özellik | Değer |
|---|---|
| Üretici Kodu | W40RDE3 / W40RDE6 / W40RDE9 / W40RDE12 |
| Isıtma Gücü | 3 kW / 6 kW / 9 kW / 12 kW |
| Debi | 5 - 30 m³/h |
| Elektrik Beslemesi | 220 - 240 / 380 - 400 V / 380 - 400 V |
| Faz | 1 / 3 / 3 |
| Frekans | 50 - 60 Hz |
| Maks. Akım | 14 / 5 A / 27 / 9 A / 40 / 13 A / 18 A |
| Önerilen Besleme Kablosu Kesiti (mm²) | 3 x 4 / 5 x 2,5 / 3 x 6 / 5 x 2,5 / 3 x 10 / 5 x 4 / 5 x 4 |
| Bağlantı | PVC Ø63 / Ø50 |
| Ölçüler | 538 x 222 x 100 mm / 638 x 222 x 100 mm |
| Ağırlık | 4 kg |
| Kontrol | Dijital termostat (± 0,5 °C), LCD ekran, zamanlayıcı |
| Montaj Tipi | Hat üstü |
| Malzeme | Titanyum ısıtıcı eleman |
| Uygun Havuz Hacmi | < 95 m³ |
| Üretici Garantisi | 2 yıl |
// 02 · Kullanım
Kullanım alanı ve kullanıcı
Seri 95 m³ altındaki havuzlarda mevcut filtrasyon hattına elektrikli ısıtma eklemek için sunulur. Gövde 222 mm yüksekliğinde ve 4 kg ağırlığındadır; hatta hat üstü takılır. Debi aralığı 5 - 30 m³/h olduğu için yüksek debili pompası olan hatlarda da kullanılır. Faz kurulumda seçildiğinden REDLINE 3, 6 ve 9 hem monofaze hem trifaze hatta takılır.
- 95 m³ altındaki villa ve bahçe havuzları
- Sonradan ısıtma eklenen mevcut havuzlar
- Debisi 30 m³/h'e kadar çıkan filtrasyon hatları
- Monofaze ya da trifaze hattı olan konutlar (3, 6, 9 kW)
// 03 · Kurulum ve uyum
Kurulum ve birlikte çalıştığı ekipman
Red Line filtreden sonra hat üstü takılır ve PVC Ø63 ya da Ø50 bağlantıyla hatta eklenir. Faz bağlantısı kurulumda seçilir: REDLINE 3, 6 ve 9 monofaze ya da trifaze, REDLINE 12 yalnız trifaze bağlanır. Kablo kesiti faza göre değişir; örneğin REDLINE 9 monofazede 3 x 10 mm², trifazede 5 x 4 mm² kablo ister.
- Filtrasyon pompası durdurulur, panodaki ısıtıcı hattı ayrılır.
- Isıtıcı filtreden sonraki düz hat parçasına yerleştirilir.
- PVC rakorlar yapıştırılır, conta yerleri kontrol edilir.
- Monofaze ya da trifaze bağlantı seçilir, kablo kesiti buna göre çekilir.
- Pompa çalıştırılır, hatta hava kalmadığı görülünce ısıtıcı açılır.
// 04 · Bakım
Bakımda kontrol edilen noktalar
Red Line'da bakım rakorlar, kablo bağlantıları ve su kimyasıyla sınırlıdır. Isıtıcı yalnız filtrasyon pompası çalışırken devrede kalır. Su sertse titanyum eleman üzerinde kireç birikebilir; bu yüzden pH dengede tutulur. Kışa hazırlıkta hattaki su boşaltılır, rakorlar gevşetilir ve ısıtıcı donmaya karşı korunur.
- Rakor ve conta yerleri sezon başında sızıntı için kontrol edilir.
- Klemens bağlantıları gevşemeye karşı sıkılır.
- pH dengede tutulur, sert suda kireç birikimine bakılır.
- Kışın hat boşaltılır.
// 05 · Bilgi formu
Bu ürün için bilgi alın
Adınızı ve iletişim bilgilerinizi bırakın; ürünün modelleri, havuzunuza uyumu ve güncel teklif için müşteri temsilciniz size dönsün.
Formun konusu
Zodiac Red Line
- Ürün
- Zodiac Red Line
- Kategori
- Havuz Isıtma Sistemleri
- Model sayısı
- 4
- Kod
- CH-ISI-0008-01 ... CH-ISI-0008-04
Talebiniz bu ürünün adıyla kaydedilir. Beklemek istemezseniz +90 216 475 39 37 numarasından da ulaşabilirsiniz.
İletişim bilgileriniz
Ad, soyad, telefon ve e-posta yeterli.
// 06 · Yorumlar
Zodiac Red Line yorumları
Ürünü kullandıysanız ya da bu ürünle ilgili hizmetimizi aldıysanız deneyiminizi yazın. Her yorum ekibimizce doğrulandıktan sonra yayınlanır; puanlar yalnız onaylı yorumlardan hesaplanır.
Ortalama puan
0/5
Onaylı yorum: 0
- 5 üzerinden 5 yıldız
- 0
- 5 üzerinden 4 yıldız
- 0
- 5 üzerinden 3 yıldız
- 0
- 5 üzerinden 2 yıldız
- 0
- 5 üzerinden 1 yıldız
- 0
Yorumlar Çilek Havuz ekibince doğrulanıp yayınlanır. Ürün yorumu ürünün kendisini, hizmet yorumu teslimat, kurulum ve iletişimi anlatır.
Bu ürün için henüz onaylı yorum yok. İlk yorumu siz yazın.
Yorum yazın// 07 · İlgili ürünler
Birlikte bakılan ürünler
Önce aynı ailedeki ürünler, sonra çalışması için gereken güç, bağlantı ve kontrol parçaları, en sonda birlikte seçilen tamamlayıcı ürünler.
// 08 · Hizmetler
Bu ürünle yapılan işler
Zodiac Red Line tek başına alınabilir ya da havuz yapımı ve bakım işinin parçası olarak kurulur.
- Yüzme Havuzu YapımıBetonarme, prefabrik ve infinity yüzme havuzları; villa, konut ve ticari projeler için anahtar teslim.
- Termal Havuz YapımıTermal suya dayanıklı, uzun ömürlü havuz sistemleri.
- Infinity Havuz YapımıSuyun kenardan denge deposuna taştığı, manzaraya açılan havuzlar.
- Havuz BakımıSu kimyası, ekipman ve periyodik bakım hizmeti.
// 09 · Rehberler
Seçim ve uygulama rehberleri
Zodiac Red Line seçilirken ve kurulurken bakılan hesaplar, karşılaştırmalar ve uygulama ayrıntıları bu yazılarda anlatılır.
// 10 · Föy ve katalog
Yazdırılabilir belgeler
Teknik föy tek sayfalık A4 belgedir. Ürün kataloğu kapak, görseller, model listesi ve teknik tabloyu birlikte verir.
- Künye
- Zodiac Red Line
- Model
- 4
- Kod
- CH-ISI-0008-01 - CH-ISI-0008-04
- Kategori
- Havuz Isıtma Sistemleri
// 11 · Tasarla ve kataloglar
Projenizi önce ekranda kurun, ürünleri kataloglarda inceleyin.
Tasarla stüdyosunda alanınızı malzeme ve renkleriyle kurabilir, ürün kataloglarında modelleri, teknik föyleri ve liste fiyatlarını görebilirsiniz.
Havuz
Tasarla stüdyosu
Havuzunuzu, saunanızı, buhar odanızı ya da Türk hamamınızı kaplama, ahşap ve mermer seçenekleriyle ekranda kurun; seçiminizle teklif isteyin.
Başlamak istediğiniz alan
Ürün katalogları
Ürün gruplarımızın modelleri, teknik föyleri ve liste fiyatları kategori sayfalarında.
Sonraki adım
Projenizi sizin için en uygun yoldan konuşalım.
Yazılı teklif için formu doldurabilir, görüntülü bir proje sunumu planlayabilir ya da proje alanınızın yerinde incelenmesini isteyebilirsiniz.
Teklif Al
Ölçü ve beklentinizi yazılı olarak iletin.
Online sunum
Görüntülü proje sunumu
Yerinde keşif
Proje alanınızda inceleme
// 12 · Künye & İletişim
Projenizi konuşmak için arayın ya da yazın.
Ünvan
Çilek Havuz
Kuruluş
1998 · İstanbul
Merkez Ofis
Çilek Plaza, Eyüp Sultan Mah. Yakacık Cd. Feshane Cd. No: 2 D:4 D:1, 34885 Sancaktepe / İstanbul
Hizmet Alanı
Türkiye geneli · 14 ülkeye ihracat
Şubeler
Kırgızistan · Mısır · Cezayir · Irak
Showroom
Showroom ziyareti planlayın
Sancaktepe'deki Çilek Plaza'da bulunan showroomumuzda projenizi ekibimizle birlikte konuşabilirsiniz. Ziyaretten önce telefonla randevu almanızı öneririz.
Çalışma Saatleri
- Pazartesi – Cuma · 08:00 – 17:30
- Cumartesi · 08:00 – 12:30
- Pazar kapalı
Sorular
Zodiac Red Line hakkında sık sorulanlar
Çilek Havuz Kurumsal
Havuz & Wellness Mühendisliği
- Yanıt Süresi
- Aynı gün
- Kanallar
- Telefon · E-posta · WhatsApp
Aradığınız yanıt burada yoksa, sorunuzu doğrudan bize iletin; ekibimiz en kısa sürede yanıtlasın.
+90 216 475 39 37Red Line'da güç havuz hacmine, örtü kullanımına ve hedef su sıcaklığına göre 3, 6, 9 ya da 12 kW seçilir. Seri 95 m³ altındaki havuzlar içindir. Küçük ve örtülü havuzda düşük güç, örtüsüz ve büyüğe yakın havuzda 9 ya da 12 kW tercih edilir. Elektrik hattının taşıyabileceği akım da seçimi sınırlar.
Çilek Havuz Kurumsal
REDLINE 3, 6 ve 9 kurulumda monofaze ya da trifaze bağlanabilir; REDLINE 12 yalnız 380 - 400 V trifaze çalışır. Monofazede akım belirgin artar: REDLINE 9 monofazede 40 A, trifazede 13 A çeker. Konut panosu yüksek akımı taşımıyorsa ya da binada trifaze hat varsa trifaze bağlantı seçilir.
Çilek Havuz Kurumsal
Zodiac Red Line hat üstü takılır, dijital termostatla çalışır ve 5 - 30 m³/h debiyi geçirir. Zodiac RE/L L tipi gövdeyle duvara monte edilir, mekanik döner termostat kullanır ve 5 - 22 m³/h debiyle çalışır. İki serinin güç aralığı aynıdır, 3 - 12 kW; seçimi teknik odadaki yer ve kontrol tercihi belirler.
Çilek Havuz Kurumsal
Elektrikli havuz ısıtıcısı çalıştığı sürece etiket gücü kadar elektrik çeker. REDLINE 6 modeli 6 kW güçle çalışır ve monofazede 27 A, trifazede 9 A akım ister. Termostat suyu hedef sıcaklıkta tuttuğunda ısıtıcı devreden çıkar; toplam tüketimi havuz örtüsü ve çalışma saatleri belirler.
Çilek Havuz Kurumsal
Mevcut havuza Red Line sonradan takılır; filtreden sonraki hatta PVC Ø63 ya da Ø50 bağlantıyla hat üstü eklenir. Ayrı pompa gerekmez, ısıtıcı mevcut filtrasyon pompasının 5 - 30 m³/h debisiyle çalışır. Basınç kaybı düşüktür. Panoya modelin akımına uygun ayrı bir besleme hattı çekilir.
Çilek Havuz Kurumsal
Isıtma, filtrasyon pompası çalışırken cihazın LCD ekranından açılır ve hedef su sıcaklığı girilir. Red Line yalnız hatta su akarken devreye girer; pompa durunca ısıtma da durur. Dijital termostat suyu ± 0,5 °C hassasiyetle tutar. Zamanlayıcıyla ısıtma saatleri filtrasyon saatlerinin içine yerleştirilir.
Çilek Havuz Kurumsal
Zodiac REDLINE 12 en fazla 18 A çeker ve yalnız 380 - 400 V trifaze hatta çalışır. Bu akım için 5 x 4 mm² kablo önerilir. Monofaze bağlantı seçeneği 3, 6 ve 9 kW modellerinde vardır; 12 kW model monofaze evde kullanılamaz. Hat panoda ayrı bir besleme olarak çekilir.
