Havuz Isı Eşanjörleri

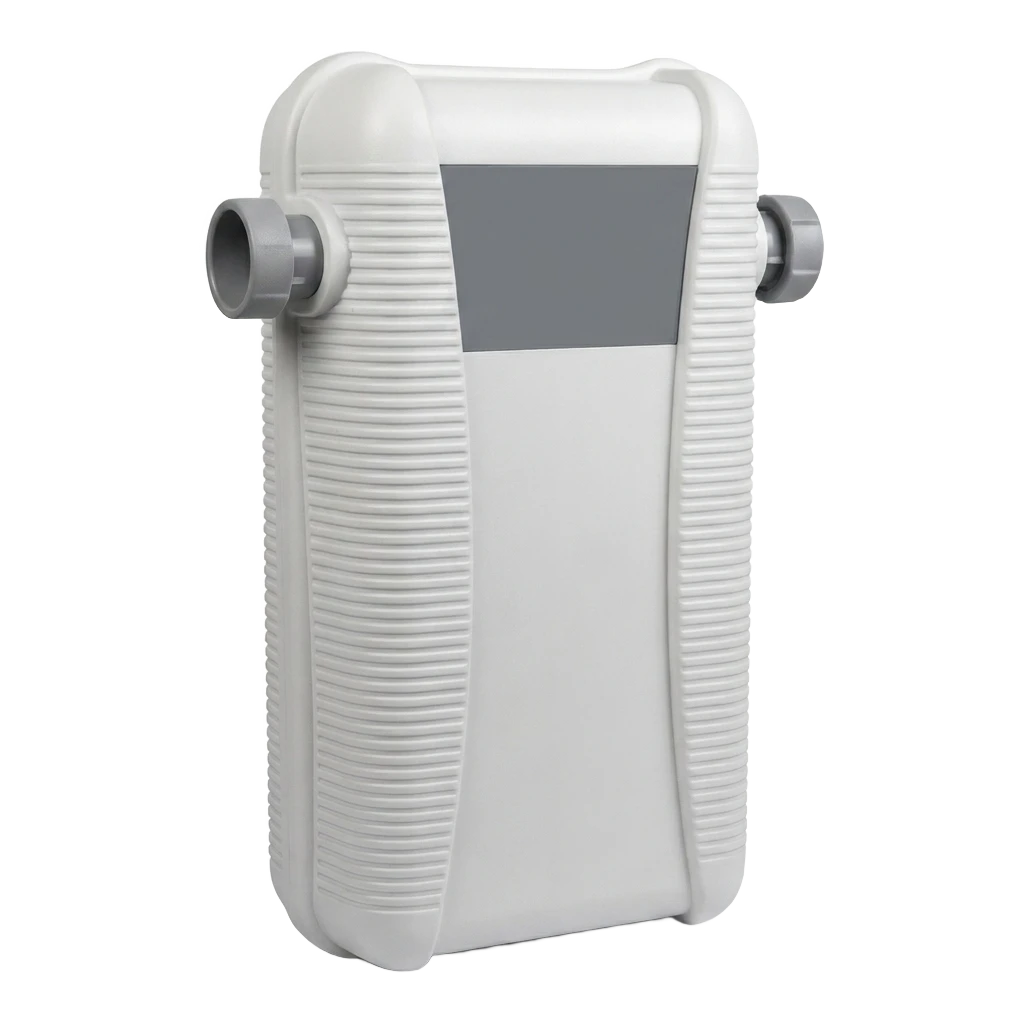

Zodiac Heat Line, Hat Üstü Isı Eşanjörü.
Zodiac Heat Line, kombi ya da kazanın sıcak suyuyla havuz suyunu ısıtan, bypass gerekmeden hatta takılan titanyum borulu bir ısı eşanjörüdür. Çilek Havuz, Heat Line ürününü teklif üzerine ve proje kapsamında tedarik eder. 20 kW, 40 kW ve 70 kW kapasiteleri vardır. Her kapasite Çıplak, Plus pompasız ve Plus pompalı olarak sunulur. Kasa Noril polyamittir, havuz bağlantısı PVC Ø63 ya da Ø50'dir.
CH-ISI-0006-01
- Isıtma Gücü
- 20-70kW
- Debi
- 10-20m³/h
- Isı kaynağı
- Kombi, kazan, güneş enerjisi tankı
- Liste fiyatı
- €945 + KDV'den
Fiyatlar 16.06.2026 tarihli liste fiyatıdır, KDV hariçtir.
Uygun havuz ve kurulum
Model ve fiyat
9 model
Liste fiyatı €945 - €2.362,50 + KDV
En düşük liste fiyatlı model: Heat Line 20 Çıplak
Liste fiyatıdır, KDV hariç. Kesin tutar adet ve kapsama göre teklifte yazılır.
Modelleri ve teknik değerleri görUyum ve bağlantı
- Isı kaynağı
- Kombi, kazan, güneş enerjisi tankı
- Montaj
- Bypass'sız, hat üstü
- Havuz bağlantısı
- PVC Ø63 ya da Ø50
- Havuz debisi
- 10-20 m³/h, modele göre
- Elektrik (Plus)
- 230 V monofaze
// Modeller
Zodiac Heat Line modelleri, fiyatı ve teknik değerleriyle.
9 ürün

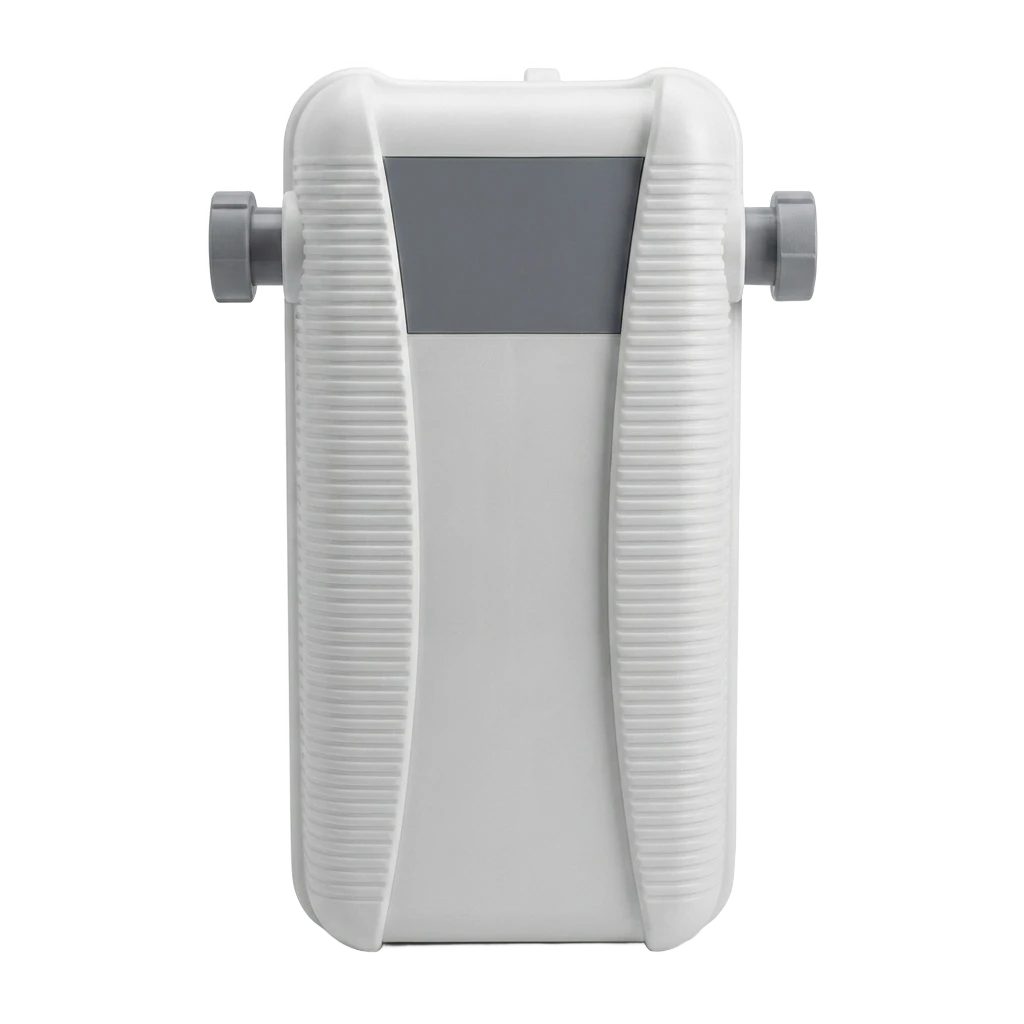

Heat Line 20 Çıplak
ÖnerilenKod CH-ISI-0006-01
- Isıtma Gücü
- 20 kW
- Debi
- 10 m³/h
- Ağırlık
- 3 kg
Fiyat€945 + KDV- Üretici Kodu
- W49NT20
- Isıtma Gücü
- 20 kW
- Isıtma Gücü (60°C Primer)
- 8,5 kW
- Isıtma Gücü (45°C Primer)
- 4 kW
- Primer Devre Debisi
- 0,9 m³/h
- Debi
- 10 m³/h
- Primer Devre Yük Kaybı (mmSS)
- 150
- Havuz Devresi Yük Kaybı (mmSS)
- 500
- Primer Devre Bağlantısı
- Ø26/34 iç dişli / Ø26/34 dış dişli
- Bağlantı
- PVC Ø63 / Ø50
- Maks. Çalışma Basıncı
- 2 bar
- Maks. Sıcaklık
- 90 °C
- Elektrik Beslemesi
- -
- Ağırlık
- 3 kg
- Malzeme
- Noril polyamid enjeksiyon kasa, titanyum borular
- Üretici Garantisi
- 2 yıl
Heat Line 20 Plus (pompasız)
Kod CH-ISI-0006-02
- Isıtma Gücü
- 20 kW
- Debi
- 10 m³/h
- Ağırlık
- 4 kg
Fiyat€1.785 + KDVHeat Line 20 Plus (pompalı)
Kod CH-ISI-0006-03
- Isıtma Gücü
- 20 kW
- Debi
- 10 m³/h
- Ağırlık
- 6,5 kg
Fiyat€1.995 + KDVHeat Line 40 Çıplak
Kod CH-ISI-0006-04
- Isıtma Gücü
- 40 kW
- Debi
- 15 m³/h
- Ağırlık
- 3 kg
Fiyat€1.050 + KDVHeat Line 40 Plus (pompasız)
Kod CH-ISI-0006-05
- Isıtma Gücü
- 40 kW
- Debi
- 15 m³/h
- Ağırlık
- 4 kg
Fiyat€1.890 + KDVHeat Line 40 Plus (pompalı)
Kod CH-ISI-0006-06
- Isıtma Gücü
- 40 kW
- Debi
- 15 m³/h
- Ağırlık
- 7 kg
Fiyat€2.152,50 + KDVHeat Line 70 Çıplak
Kod CH-ISI-0006-07
- Isıtma Gücü
- 70 kW
- Debi
- 20 m³/h
- Ağırlık
- 4 kg
Fiyat€1.260 + KDVHeat Line 70 Plus (pompasız)
Kod CH-ISI-0006-08
- Isıtma Gücü
- 70 kW
- Debi
- 20 m³/h
- Ağırlık
- 5 kg
Fiyat€2.047,50 + KDVHeat Line 70 Plus (pompalı)
Kod CH-ISI-0006-09
- Isıtma Gücü
- 70 kW
- Debi
- 20 m³/h
- Ağırlık
- 12 kg
Fiyat€2.362,50 + KDV
// 01 · Teknik tablo
Zodiac Heat Line teknik değerleri
Modele göre değişen satırda bütün seçenekler yazılır; model başına ayrıntı aşağıdaki model listesindedir.
| Özellik | Değer |
|---|---|
| Üretici Kodu | W49NT20 / W49KT20W / W49KT20 / W49NT40 / W49KT40W / W49KT40 / W49NT70 / W49KT70W / W49KT70 |
| Isıtma Gücü | 20 kW / 40 kW / 70 kW |
| Isıtma Gücü (60°C Primer) | 8,5 kW / 17 kW / 30 kW |
| Isıtma Gücü (45°C Primer) | 4 kW / 8 kW / 14 kW |
| Primer Devre Debisi | 0,9 m³/h / 1,7 m³/h / 3 m³/h |
| Debi | 10 m³/h / 15 m³/h / 20 m³/h |
| Primer Devre Yük Kaybı (mmSS) | 150 / 200 / 300 |
| Havuz Devresi Yük Kaybı (mmSS) | 500 / 800 / 1000 |
| Primer Devre Bağlantısı | Ø26/34 iç dişli / Ø26/34 dış dişli (bazı modellerde) |
| Bağlantı | PVC Ø63 / Ø50 |
| Maks. Çalışma Basıncı | 2 bar |
| Maks. Sıcaklık | 90 °C |
| Elektrik Beslemesi | 230 V (bazı modellerde) |
| Ağırlık | 3 kg / 4 kg / 6,5 kg / 7 kg / 5 kg / 12 kg |
| Malzeme | Noril polyamid enjeksiyon kasa, titanyum borular |
| Üretici Garantisi | 2 yıl |
// 02 · Kullanım
Kullanım alanı ve kullanıcı
Zodiac Heat Line, makine dairesinde bypass kurmaya yer olmayan, kombisi ya da kazanı bulunan villa ve müstakil ev havuzları için seçilir. Eşanjör doğrudan filtre çıkış hattına takılır ve havuz suyunun tamamı içinden geçer. Kazan devresinde pompa yoksa Plus pompalı, pompa varsa Plus pompasız ya da Çıplak model seçilir.
- Kombi ya da kazanı olan villa havuzları
- Bypass kurmaya yer olmayan dar makine daireleri
- Güneş enerjisi tankından beslenen havuzlar
- Hazır termostat ve pompa istenen projeler (Plus pompalı)
// 03 · Kurulum ve uyum
Kurulum ve birlikte çalıştığı ekipman
Heat Line, havuz filtresinden sonraki dönüş hattına bypass kurulmadan, hat üstü olarak takılır. Havuz tarafı PVC Ø63 ya da Ø50, kazan tarafı Ø26/34 dişli bağlantıyla yapılır. Plus modeller 230 V monofaze beslenir. Eşanjör güneş enerjisi tankıyla kullanılır; güneş paneline doğrudan bağlanmaz.

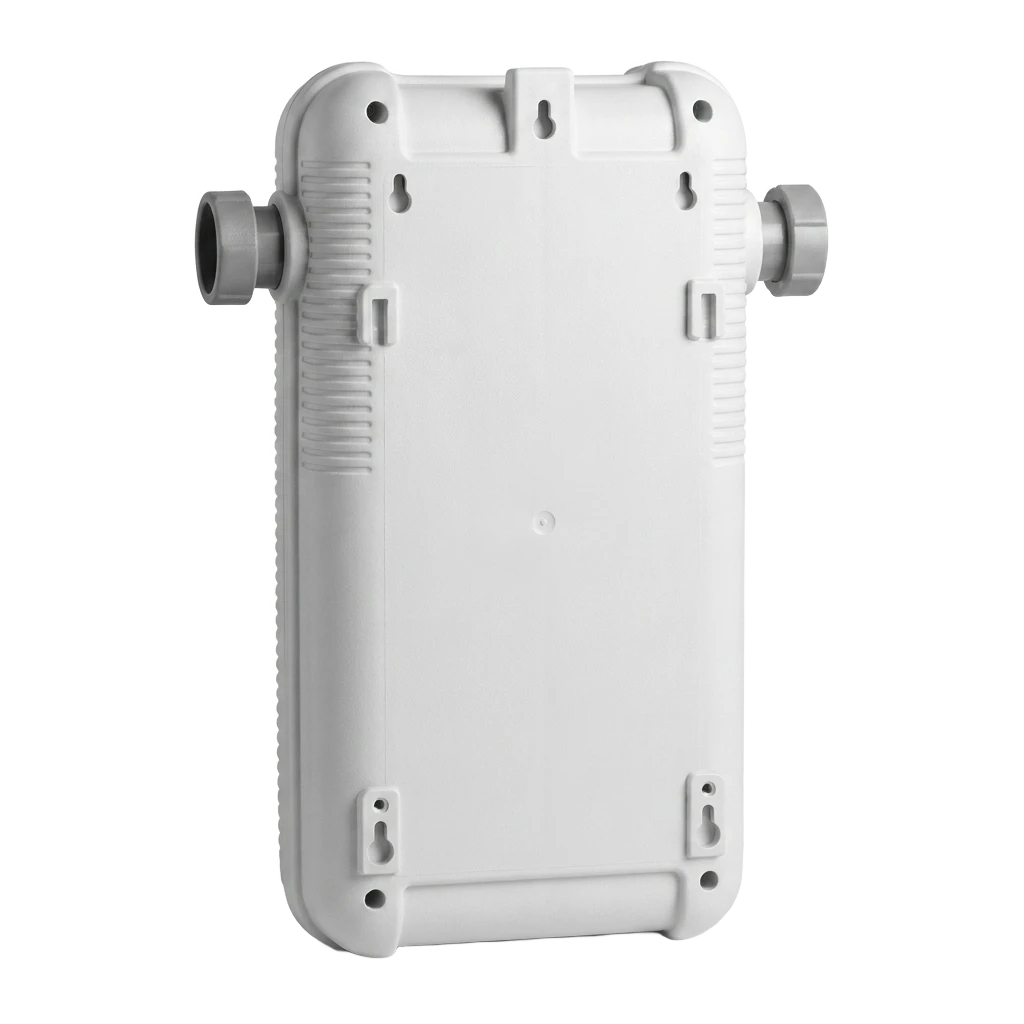

- Eşanjör filtre çıkışına yakın bir duvara montaj deliklerinden sabitlenir.
- Filtre dönüş hattı kesilir, eşanjör PVC Ø63 ya da Ø50 ile hatta eklenir.
- Kazan gidiş ve dönüş hattı Ø26/34 dişli ağızlara bağlanır.
- Plus modelde 230 V besleme yapılır, termostat ayarlanır.
- Filtrasyon çalışırken ilk ısıtma yapılır, bağlantılar sızıntıya karşı izlenir.
// 04 · Bakım
Bakımda kontrol edilen noktalar
Heat Line'da bakım, titanyum boruların ve bağlantı rakorlarının izlenmesidir. Havuz suyunun tamamı eşanjörden geçtiği için filtrenin temiz tutulması boruların kirlenmesini önler. Kış öncesinde havuz tarafı boşaltılır. Plus pompalı modelde sirkülasyon pompasının sessiz ve düzenli çalıştığı sezon başında kontrol edilir.
- Filtre düzenli yıkanır, borulara kir taşınması önlenir.
- Kış öncesinde havuz devresi boşaltılır.
- Rakor contaları sızıntıya karşı kontrol edilir.
- Plus modelde termostat ve pompa sezon başında denenir.
// 05 · Bilgi formu
Bu ürün için bilgi alın
Adınızı ve iletişim bilgilerinizi bırakın; ürünün modelleri, havuzunuza uyumu ve güncel teklif için müşteri temsilciniz size dönsün.
Formun konusu
Zodiac Heat Line
- Ürün
- Zodiac Heat Line
- Kategori
- Havuz Isıtma Sistemleri
- Model sayısı
- 9
- Kod
- CH-ISI-0006-01 ... CH-ISI-0006-09
Talebiniz bu ürünün adıyla kaydedilir. Beklemek istemezseniz +90 216 475 39 37 numarasından da ulaşabilirsiniz.
İletişim bilgileriniz
Ad, soyad, telefon ve e-posta yeterli.
// 06 · Yorumlar
Zodiac Heat Line yorumları
Ürünü kullandıysanız ya da bu ürünle ilgili hizmetimizi aldıysanız deneyiminizi yazın. Her yorum ekibimizce doğrulandıktan sonra yayınlanır; puanlar yalnız onaylı yorumlardan hesaplanır.
Ortalama puan
0/5
Onaylı yorum: 0
- 5 üzerinden 5 yıldız
- 0
- 5 üzerinden 4 yıldız
- 0
- 5 üzerinden 3 yıldız
- 0
- 5 üzerinden 2 yıldız
- 0
- 5 üzerinden 1 yıldız
- 0
Yorumlar Çilek Havuz ekibince doğrulanıp yayınlanır. Ürün yorumu ürünün kendisini, hizmet yorumu teslimat, kurulum ve iletişimi anlatır.
Bu ürün için henüz onaylı yorum yok. İlk yorumu siz yazın.
Yorum yazın// 07 · İlgili ürünler
Birlikte bakılan ürünler
Önce aynı ailedeki ürünler, sonra çalışması için gereken güç, bağlantı ve kontrol parçaları, en sonda birlikte seçilen tamamlayıcı ürünler.
// 08 · Hizmetler
Bu ürünle yapılan işler
Zodiac Heat Line tek başına alınabilir ya da havuz yapımı ve bakım işinin parçası olarak kurulur.
- Yüzme Havuzu YapımıBetonarme, prefabrik ve infinity yüzme havuzları; villa, konut ve ticari projeler için anahtar teslim.
- Termal Havuz YapımıTermal suya dayanıklı, uzun ömürlü havuz sistemleri.
- Infinity Havuz YapımıSuyun kenardan denge deposuna taştığı, manzaraya açılan havuzlar.
- Havuz BakımıSu kimyası, ekipman ve periyodik bakım hizmeti.
// 09 · Rehberler
Seçim ve uygulama rehberleri
Zodiac Heat Line seçilirken ve kurulurken bakılan hesaplar, karşılaştırmalar ve uygulama ayrıntıları bu yazılarda anlatılır.
// 10 · Föy ve katalog
Yazdırılabilir belgeler
Teknik föy tek sayfalık A4 belgedir. Ürün kataloğu kapak, görseller, model listesi ve teknik tabloyu birlikte verir.
- Künye
- Zodiac Heat Line
- Model
- 9
- Kod
- CH-ISI-0006-01 - CH-ISI-0006-09
- Kategori
- Havuz Isıtma Sistemleri
// 11 · Tasarla ve kataloglar
Projenizi önce ekranda kurun, ürünleri kataloglarda inceleyin.
Tasarla stüdyosunda alanınızı malzeme ve renkleriyle kurabilir, ürün kataloglarında modelleri, teknik föyleri ve liste fiyatlarını görebilirsiniz.
Havuz
Tasarla stüdyosu
Havuzunuzu, saunanızı, buhar odanızı ya da Türk hamamınızı kaplama, ahşap ve mermer seçenekleriyle ekranda kurun; seçiminizle teklif isteyin.
Başlamak istediğiniz alan
Ürün katalogları
Ürün gruplarımızın modelleri, teknik föyleri ve liste fiyatları kategori sayfalarında.
Sonraki adım
Projenizi sizin için en uygun yoldan konuşalım.
Yazılı teklif için formu doldurabilir, görüntülü bir proje sunumu planlayabilir ya da proje alanınızın yerinde incelenmesini isteyebilirsiniz.
Teklif Al
Ölçü ve beklentinizi yazılı olarak iletin.
Online sunum
Görüntülü proje sunumu
Yerinde keşif
Proje alanınızda inceleme
// 12 · Künye & İletişim
Projenizi konuşmak için arayın ya da yazın.
Ünvan
Çilek Havuz
Kuruluş
1998 · İstanbul
Merkez Ofis
Çilek Plaza, Eyüp Sultan Mah. Yakacık Cd. Feshane Cd. No: 2 D:4 D:1, 34885 Sancaktepe / İstanbul
Hizmet Alanı
Türkiye geneli · 14 ülkeye ihracat
Şubeler
Kırgızistan · Mısır · Cezayir · Irak
Showroom
Showroom ziyareti planlayın
Sancaktepe'deki Çilek Plaza'da bulunan showroomumuzda projenizi ekibimizle birlikte konuşabilirsiniz. Ziyaretten önce telefonla randevu almanızı öneririz.
Çalışma Saatleri
- Pazartesi – Cuma · 08:00 – 17:30
- Cumartesi · 08:00 – 12:30
- Pazar kapalı
Sorular
Zodiac Heat Line hakkında sık sorulanlar
Çilek Havuz Kurumsal
Havuz & Wellness Mühendisliği
- Yanıt Süresi
- Aynı gün
- Kanallar
- Telefon · E-posta · WhatsApp
Aradığınız yanıt burada yoksa, sorunuzu doğrudan bize iletin; ekibimiz en kısa sürede yanıtlasın.
+90 216 475 39 37Heat Line Çıplak, titanyum borulu eşanjör ve akış sensöründen oluşur. Plus pompasız modele regülasyon, yani termostatlı sıcaklık kontrolü eklenir. Plus pompalı model buna ek olarak kazan devresi için A sınıfı düşük tüketimli bir sirkülasyon pompası taşır. Kazan devresinde pompa yoksa Plus pompalı seçilir.
Çilek Havuz Kurumsal
Heat Line bypass olmadan bağlanır: filtre dönüş hattına doğrudan takılır ve havuz suyunun tamamı içinden geçer. Havuz debisi Heat Line 20'de 10 m³/h, Heat Line 40'ta 15 m³/h, Heat Line 70'te 20 m³/h'tir. Filtrasyon pompasının debisi bu değerlere göre kontrol edilir.
Çilek Havuz Kurumsal
Kapasite, kombinin havuza ayırabildiği güce göre seçilir. Kombi suyu 90°C girdiğinde Heat Line 20, 40 ve 70 havuza 20 kW, 40 kW ve 70 kW aktarır. Kombi suyu 60°C girdiğinde aynı modeller 8,5 kW, 17 kW ve 30 kW verir; ev ısıtması ile havuz arasındaki paylaşım buna göre planlanır.
Çilek Havuz Kurumsal
Güneş enerjisi tankıyla havuz ısıtılır. Heat Line'ın kazan tarafı güneş enerjisi sisteminin sıcak su tankına bağlanır ve tanktaki ısıyı havuz suyuna aktarır; güneş paneline doğrudan bağlanmaz. Tank suyu düşük sıcaklıktaysa güç düşer: Heat Line 40, 60°C girişte 17 kW, 45°C girişte 8 kW verir.
Çilek Havuz Kurumsal
İki eşanjör de titanyum borulu ve kazan suyuyla çalışır. Zodiac Heat Line plastik kasalıdır, bypass olmadan hatta takılır, akış sensörü taşır ve Plus seçenekleriyle termostat ve pompa alır. Zodiac Waterheat EVO titanyum gövdelidir, bypass bağlantılı kurulur, sensör ve termostat içermez ve 450 kW'a kadar çıkar.
Çilek Havuz Kurumsal
Havuz tarafındaki yük kaybı Heat Line 20'de 500 mmSS, Heat Line 40'ta 800 mmSS, Heat Line 70'te 1000 mmSS'dir. Primer devrenin yük kaybı 150, 200 ve 300 mmSS'dir. Heat Line bypass'sız takıldığı için havuz suyunun tamamı eşanjörden geçer; filtrasyon pompasının bu kaybı karşılayacak basıncı verdiği kontrol edilir.
Çilek Havuz Kurumsal
Kasa Noril polyamid enjeksiyon, ısı aktaran borular titanyumdur. Ürün 2 yıl garantilidir. Ünite en çok 2 bar basınca ve 90°C su sıcaklığına dayanır. Ağırlık Heat Line 20 Çıplak'ta 3 kg, Heat Line 20 Plus pompalı modelde 6,5 kg'dır; pompa eklendikçe ağırlık artar.
