Zodiac Waterheat EVO, Titanyum Isı Eşanjörü.

Zodiac Waterheat EVO, evdeki kombi ya da kazanın sıcak suyuyla havuz suyunu ısıtan titanyum borulu bir ısı eşanjörüdür. Çilek Havuz, Waterheat EVO ürününü teklif üzerine ve proje kapsamında tedarik eder. Sekiz model 90°C kazan suyu girişinde 20 kW ile 450 kW arasında güç verir. Kazan devresi 10 bar, havuz devresi 3 bar çalışma basıncına uygundur. Eşanjör akış sensörü, termostat ve pompa içermez.

Teknik Föy

CH-ISI-0004-01

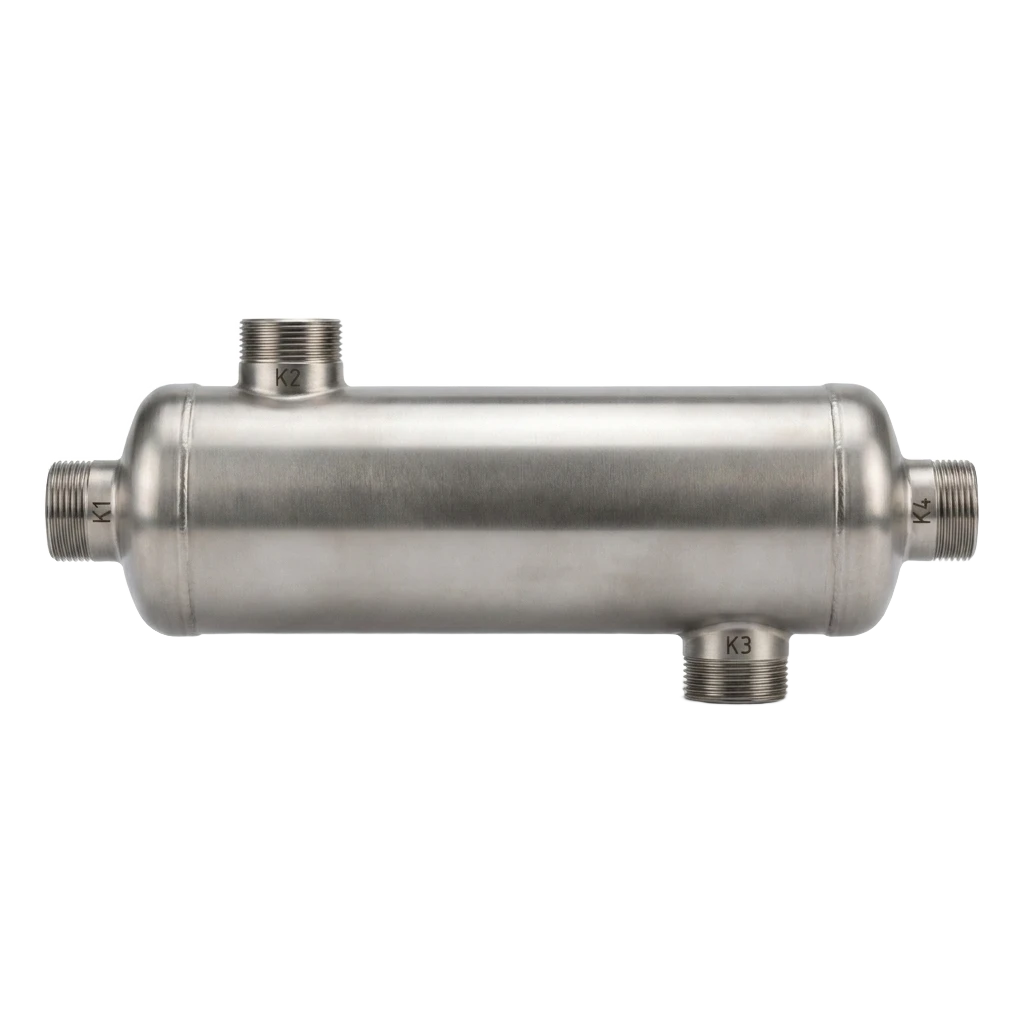

Zodiac Waterheat EVO ısı eşanjörü yandan görünüm, metal silindir gövde ve dişli bağlantı ağızları
Isıtma Gücü
20-450kW
Primer Devre Debisi
1,6-16m³/h
Isı kaynağı
Kombi, kazan, boyler
Liste fiyatı
€850,50 + KDV'den

Fiyatlar 16.06.2026 tarihli liste fiyatıdır, KDV hariçtir.

Seçim bilgisi

Uygun havuz ve kurulum

Model ve fiyat

8 model

Liste fiyatı €850,50 - €6.457,50 + KDV

En düşük liste fiyatlı model: TIT-20 kW

Liste fiyatıdır, KDV hariç. Kesin tutar adet ve kapsama göre teklifte yazılır.

Teknik föyü aç
Modelleri ve teknik değerleri gör

Uyum ve bağlantı

Isı kaynağı
Kombi, kazan, boyler
Montaj
Bypass bağlantılı, L tipi
Kazan devresi
En fazla 10 bar
Havuz devresi
En fazla 3 bar
Tesisatta gerekir
Termostat ve kazan devresi pompası

// Modeller

Zodiac Waterheat EVO modelleri, fiyatı ve teknik değerleriyle.

8 ürün

  • TIT-20 kW

    Önerilen

    Kod CH-ISI-0004-01

    Isıtma Gücü
    20 kW
    Primer Devre Debisi
    1,6 m³/h
    Bağlantı
    G 1"
    Fiyat€850,50 + KDV

    TIT-20 kW

    Kod CH-ISI-0004-01

    €850,50 + KDV

    Üretici Kodu
    71607
    Isıtma Gücü
    20 kW
    Isıtma Gücü (60°C Primer)
    10 kW
    Isıtma Gücü (45°C Primer)
    5 kW
    Primer Devre Debisi
    1,6 m³/h
    Primer Devre Basınç Kaybı
    0,006 bar
    Primer Devre Bağlantısı
    G 3/4"
    Havuz Devresi Basınç Kaybı
    0,119 bar
    Bağlantı
    G 1"
    Primer Devre Çalışma Basıncı
    10 bar
    Maks. Çalışma Basıncı
    3 bar
    Ölçüler
    122 x 75 x 290 mm
    Çap
    80 mm
    Ağırlık
    1,2 kg
    Malzeme
    Titanyum gövde, titanyum alaşım serpantin
    Üretici Garantisi
    2 yıl
  • TIT-40 kW

    Kod CH-ISI-0004-02

    Isıtma Gücü
    40 kW
    Primer Devre Debisi
    2,7 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€1.029 + KDV
  • TIT-60 kW

    Kod CH-ISI-0004-03

    Isıtma Gücü
    60 kW
    Primer Devre Debisi
    3,1 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€1.260 + KDV
  • TIT-105 kW

    Kod CH-ISI-0004-04

    Isıtma Gücü
    105 kW
    Primer Devre Debisi
    6,6 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€1.995 + KDV
  • TIT-140 kW

    Kod CH-ISI-0004-05

    Isıtma Gücü
    140 kW
    Primer Devre Debisi
    7,0 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€2.782,50 + KDV
  • TIT-210 kW

    Kod CH-ISI-0004-06

    Isıtma Gücü
    210 kW
    Primer Devre Debisi
    10,0 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€4.567,50 + KDV
  • TIT-300 kW

    Kod CH-ISI-0004-07

    Isıtma Gücü
    300 kW
    Primer Devre Debisi
    11,0 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€4.672,50 + KDV
  • TIT-450 kW

    Kod CH-ISI-0004-08

    Isıtma Gücü
    450 kW
    Primer Devre Debisi
    16,0 m³/h
    Bağlantı
    G 1 1/2"
    Fiyat€6.457,50 + KDV

// 01 · Teknik tablo

Zodiac Waterheat EVO teknik değerleri

Modele göre değişen satırda bütün seçenekler yazılır; model başına ayrıntı aşağıdaki model listesindedir.

Zodiac Waterheat EVO teknik değerleri · 8 model
ÖzellikDeğer
Üretici Kodu71607 / 71608 / 71609 / 71610 / 71611 / 71612 / 71613 / 71614
Isıtma Gücü20 kW / 40 kW / 60 kW / 105 kW / 140 kW / 210 kW / 300 kW / 450 kW
Isıtma Gücü (60°C Primer)10 kW / 20 kW / 30 kW / 40 kW / 60 kW / 80 kW / 120 kW / 210 kW
Isıtma Gücü (45°C Primer)5 kW / 10 kW / 15 kW / 20 kW / 40 kW / 60 kW / 100 kW (bazı modellerde)
Primer Devre Debisi1,6 m³/h / 2,7 m³/h / 3,1 m³/h / 6,6 m³/h / 7,0 m³/h / 10,0 m³/h / 11,0 m³/h / 16,0 m³/h
Primer Devre Basınç Kaybı0,006 bar / 0,024 bar / 0,040 bar / 0,030 bar / 0,122 bar / 0,214 bar / 0,470 bar
Primer Devre BağlantısıG 3/4" / G 1 1/2"
Havuz Devresi Basınç Kaybı0,119 bar / 0,192 bar / 0,418 bar / 0,293 bar / 0,316 bar / 0,633 bar / 0,596 bar / 0,860 bar
BağlantıG 1" / G 1 1/2"
Primer Devre Çalışma Basıncı10 bar
Maks. Çalışma Basıncı3 bar
Ölçüler122 x 75 x 290 mm / 122 x 175 x 390 mm / 122 x 225 x 440 mm / 140 x 170 x 357 mm / 140 x 270 x 457 mm / 140 x 420 x 607 mm / 140 x 670 x 857 mm / 140 x 920 x 1107 mm
Çap80 mm / 102 mm
Ağırlık1,2 kg / 1,7 kg / 1,9 kg / 2,2 kg / 2,7 kg / 3,8 kg / 5,3 kg / 6,8 kg
MalzemeTitanyum gövde, titanyum alaşım serpantin
Üretici Garantisi2 yıl

// 02 · Kullanım

Kullanım alanı ve kullanıcı

Zodiac Waterheat EVO, evde ya da tesiste zaten çalışan bir kombi, kazan veya boyler bulunan havuzlar için seçilir. Isı kaynağı yeniden kurulmaz; kazan suyu havuz suyuna karışmadan eşanjör gövdesinde ısısını verir. Küçük modeller villa havuzlarında, yüksek güçlü modeller merkezi kazan dairesi olan büyük tesis havuzlarında kullanılır.

  • Doğalgaz kombisi ya da kazanı olan villa havuzları
  • Merkezi kazan dairesi olan site ve tesis havuzları
  • Havuzun kısa sürede ısıtılması istenen projeler
  • Ayrı bir ısı üreticisi kurulmadan yapılan yenileme işleri

// 03 · Kurulum ve uyum

Kurulum ve birlikte çalıştığı ekipman

Waterheat EVO havuz filtrasyon hattına, filtreden sonra bypass bağlantılı L tipi montajla kurulur. Kazan tarafı ayrı bir devre olarak bağlanır; bu devrede sirkülasyon pompası ve havuz suyu sıcaklığını izleyen bir termostat bulunur. Eşanjörde akış sensörü ve regülasyon olmadığı için bu kontrol tesisat tarafında kurulur.

  1. Model, kazan suyu giriş sıcaklığına ve havuzun ihtiyaç duyduğu güce göre seçilir.
  2. Filtre çıkışına PVC Havuz Küresel Vana (Çift Yönlü) ile vanalı bir bypass kurulur.
  3. Eşanjör bypass koluna, kazan gidiş ve dönüş hattı kazan ağızlarına bağlanır.
  4. Kazan devresine sirkülasyon pompası ve termostat eklenir.
  5. Bypass vanalarıyla havuz debisi ayarlanır, ilk ısıtmada sızdırmazlık kontrol edilir.

// 04 · Bakım

Bakımda kontrol edilen noktalar

Waterheat EVO'nun hareketli parçası yoktur; bakım, havuz suyu ve kazan suyu tarafındaki bağlantıların izlenmesidir. Kireçli suda boruların dış yüzeyinde tortu birikebilir. Isıtma süresi uzadığında eşanjör sökülerek temizlenir. Kış öncesinde havuz tarafı boşaltılır; donma riski olan yerlerde kazan tarafı da korunur.

  • Bağlantı ağızları sızıntıya karşı kontrol edilir.
  • Isıtma süresi uzadığında borular tortu için kontrol edilir.
  • Kış öncesinde havuz devresi boşaltılır.
  • Bypass vanalarının açık ve kapalı konumları işaretli tutulur.

// 05 · Bilgi formu

Bu ürün için bilgi alın

Adınızı ve iletişim bilgilerinizi bırakın; ürünün modelleri, havuzunuza uyumu ve güncel teklif için müşteri temsilciniz size dönsün.

Formun konusu

Zodiac Waterheat EVO

Ürün
Zodiac Waterheat EVO
Kategori
Havuz Isıtma Sistemleri
Model sayısı
8
Kod
CH-ISI-0004-01 ... CH-ISI-0004-08

Talebiniz bu ürünün adıyla kaydedilir. Beklemek istemezseniz +90 216 475 39 37 numarasından da ulaşabilirsiniz.

İletişim bilgileriniz

Ad, soyad, telefon ve e-posta yeterli.

Kişisel verileriniz KVKK Aydınlatma Metni kapsamında işlenir.

// 06 · Yorumlar

Zodiac Waterheat EVO yorumları

Ürünü kullandıysanız ya da bu ürünle ilgili hizmetimizi aldıysanız deneyiminizi yazın. Her yorum ekibimizce doğrulandıktan sonra yayınlanır; puanlar yalnız onaylı yorumlardan hesaplanır.

Ortalama puan

0/5

Onaylı yorum: 0

5 üzerinden 5 yıldız
0
5 üzerinden 4 yıldız
0
5 üzerinden 3 yıldız
0
5 üzerinden 2 yıldız
0
5 üzerinden 1 yıldız
0

Yorumlar Çilek Havuz ekibince doğrulanıp yayınlanır. Ürün yorumu ürünün kendisini, hizmet yorumu teslimat, kurulum ve iletişimi anlatır.

Bu ürün için henüz onaylı yorum yok. İlk yorumu siz yazın.

Yorum yazın

Yorum yazın

Yorumunuz doğrulandıktan sonra adınız ve şehrinizle yayınlanır. E-posta ya da telefonunuz yayınlanmaz.

Puanınız

Yorumunuz ne hakkında?

Yayınlanmaz; yalnız yorumunuzu doğrulamak için kullanılır.

Kişisel verileriniz KVKK Aydınlatma Metni kapsamında işlenir.

// 07 · İlgili ürünler

Birlikte bakılan ürünler

Önce aynı ailedeki ürünler, sonra çalışması için gereken güç, bağlantı ve kontrol parçaları, en sonda birlikte seçilen tamamlayıcı ürünler.

// 09 · Rehberler

Seçim ve uygulama rehberleri

Zodiac Waterheat EVO seçilirken ve kurulurken bakılan hesaplar, karşılaştırmalar ve uygulama ayrıntıları bu yazılarda anlatılır.

// 10 · Föy ve katalog

Yazdırılabilir belgeler

Teknik föy tek sayfalık A4 belgedir. Ürün kataloğu kapak, görseller, model listesi ve teknik tabloyu birlikte verir.

Künye
Zodiac Waterheat EVO
Model
8
Kod
CH-ISI-0004-01 - CH-ISI-0004-08

// 11 · Tasarla ve kataloglar

Projenizi önce ekranda kurun, ürünleri kataloglarda inceleyin.

Tasarla stüdyosunda alanınızı malzeme ve renkleriyle kurabilir, ürün kataloglarında modelleri, teknik föyleri ve liste fiyatlarını görebilirsiniz.

Havuz · Tasarla stüdyosuHavuz

Tasarla stüdyosu

Havuzunuzu, saunanızı, buhar odanızı ya da Türk hamamınızı kaplama, ahşap ve mermer seçenekleriyle ekranda kurun; seçiminizle teklif isteyin.

Başlamak istediğiniz alan

Sonraki adım

Projenizi sizin için en uygun yoldan konuşalım.

Yazılı teklif için formu doldurabilir, görüntülü bir proje sunumu planlayabilir ya da proje alanınızın yerinde incelenmesini isteyebilirsiniz.

  • Teklif Al

    Ölçü ve beklentinizi yazılı olarak iletin.

  • Online sunum

    Görüntülü proje sunumu

  • Yerinde keşif

    Proje alanınızda inceleme

// 12 · Künye & İletişim

Projenizi konuşmak için arayın ya da yazın.

Ünvan

Çilek Havuz

Kuruluş

1998 · İstanbul

Merkez Ofis

Çilek Plaza, Eyüp Sultan Mah. Yakacık Cd. Feshane Cd. No: 2 D:4 D:1, 34885 Sancaktepe / İstanbul

Hizmet Alanı

Türkiye geneli · 14 ülkeye ihracat

Şubeler

Kırgızistan · Mısır · Cezayir · Irak

Showroom

Showroom ziyareti planlayın

Sancaktepe'deki Çilek Plaza'da bulunan showroomumuzda projenizi ekibimizle birlikte konuşabilirsiniz. Ziyaretten önce telefonla randevu almanızı öneririz.

Çalışma Saatleri

  • Pazartesi – Cuma · 08:00 – 17:30
  • Cumartesi · 08:00 – 12:30
  • Pazar kapalı
Yol Tarifi

Sorular

Zodiac Waterheat EVO hakkında sık sorulanlar

Çilek Havuz Kurumsal

Havuz & Wellness Mühendisliği

Yanıt Süresi
Aynı gün
Kanallar
Telefon · E-posta · WhatsApp

Aradığınız yanıt burada yoksa, sorunuzu doğrudan bize iletin; ekibimiz en kısa sürede yanıtlasın.

+90 216 475 39 37

Kombiyle havuz ısıtılır. Zodiac Waterheat EVO, kombi ya da kazanın sıcak suyunu havuz suyuna karıştırmadan titanyum borular üzerinden aktarır. Eşanjör modeli, kombinin havuza ayırabildiği güce göre seçilir. Kazan devresine bir sirkülasyon pompası ve havuz suyunu izleyen bir termostat eklenir.

Çilek Havuz Kurumsal

Eşanjör gücü, kazandan gelen suyun sıcaklığı düştükçe azalır. TIT-40 modeli 90°C girişte 40 kW, 60°C girişte 20 kW, 45°C girişte 10 kW verir. Yoğuşmalı kombi ya da ısı pompası gibi düşük sıcaklıkla çalışan kaynaklarda model, 45°C ya da 60°C değerine göre seçilir.

Çilek Havuz Kurumsal

Havuz eşanjörü filtreden sonraki dönüş hattına bağlanır. Waterheat EVO bypass bağlantılı L tipi montajla kurulur: ana hatta bir vana, eşanjör koluna iki vana konur ve havuz debisinin bir kısmı eşanjörden geçirilir. Kazan tarafı ayrı bir devredir; iki su birbirine karışmaz.

Çilek Havuz Kurumsal

Model, havuzun ihtiyaç duyduğu güce ve kazan suyu sıcaklığına göre seçilir. TIT-20, TIT-40 ve TIT-60 küçük ve orta boy havuzlara yöneliktir ve kazan bağlantıları G 3/4 dişlidir. TIT-105 ile TIT-450 arası modeller büyük havuzlar içindir; kazan bağlantısı G 1 1/2 dişlidir ve kazan debisi 6,6 m³/h'ten başlar.

Çilek Havuz Kurumsal

Waterheat EVO çoklu titanyum borulu, Zodiac Uranus titanyum plakalı bir eşanjördür. Waterheat EVO'da akış sensörü ve termostat yoktur; Uranus'ta akış sensörü vardır, Plus modelinde dijital termostat ve 230 V besleme de bulunur. Waterheat EVO 450 kW'a kadar çıkar, Uranus 240 kW'ta kalır.

Çilek Havuz Kurumsal

Isı pompası havuzu dış havadan aldığı ısıyla ve kendi elektriğiyle ısıtır. Waterheat EVO ise ayrı bir ısı üretmez; kombi ya da kazanda üretilen ısıyı havuz suyuna aktarır. Kazanı olan yapıda ek bir ısı üreticisi kurulmaz. Kazanı olmayan havuzda Zodiac Z550iQ gibi bir ısı pompası seçilir.

Çilek Havuz Kurumsal

Waterheat EVO'da havuz tarafı azami 3 bar, kazan tarafı azami 10 bar basınçta çalışır. Gövde titanyum, serpantin titanyum alaşımdır. İki devre birbirinden ayrıdır ve kazan suyu havuz suyuna karışmaz. Kazan hattının basıncı 10 bar sınırının altında kalmalıdır. Ürün 2 yıl garantilidir.
