8 طرازجديد
- قدرة التسخين
- 20-450 kW
- قدرة التسخين (الدائرة الأولية 60°م)
- 10-210 kW
المبادل الحراري للمسبح والتوصيل بالغلاية
طرازات المبادلات الحرارية للمسابح, طرازات بعدد 5 مع نشراتها الفنية.
تقدّم Çilek Havuz منتجات هذه المجموعة مع نشراتها الفنية. تضم طرازات المبادلات الحرارية للمسابح مبادلات بأنابيب التيتانيوم وأخرى بألواح التيتانيوم، تنقل حرارة الماء الساخن القادم من الغلاية أو المرجل المنزلي أو خط التدفئة المركزية إلى ماء المسبح دون أن يختلط الماءان.
- المنتج 5
- سعر القائمة ابتداءً من 850.50 € + ضريبة القيمة المضافة
- عائلة المنتج 1
طرازات المبادلات الحرارية للمسابح: 5 منتجًا
5 منتج · 1-5
8 طرازجديد- قدرة التسخين
- 55-240 kW
- التغذية الكهربائية
- 230 V
9 طرازجديد- قدرة التسخين
- 20-70 kW
- التغذية الكهربائية
- 230 V
48 طرازجديد- مادة الخزان
- فولاذ كربوني مطلي بالإيبوكسي
1 طرازجديد
// 01 · التعريف
طرازات المبادلات الحرارية للمسابح، التعريف ومعايير الاختيار

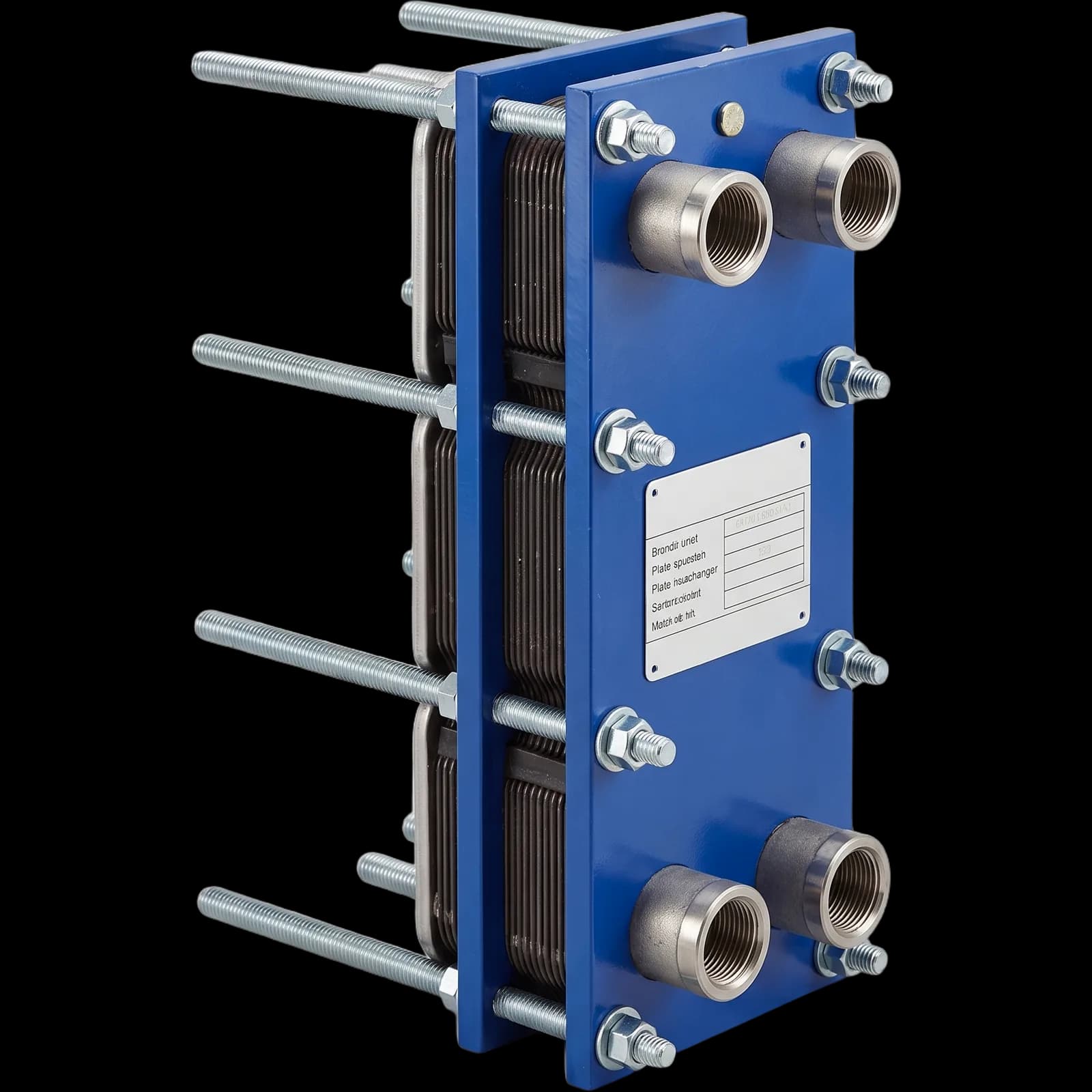

المبادل الحراري للمسبح جهاز ينقل حرارة الماء الساخن القادم من الغلاية أو المرجل المنزلي أو خط التدفئة المركزية إلى ماء المسبح دون أن يخلط الماءين. يدور ماء الغلاية في الدائرة الأولية، ويدور ماء المسبح في خط الإرجاع بعد الفلتر. تشمل هذه الصفحة المبادلين بأنابيب التيتانيوم Waterheat EVO وHeat Line، والمبادلين بألواح التيتانيوم Uranus وETNA، إضافة إلى طراز Etna 40 kW. يُركَّب Waterheat EVO بتوصيل تحويلي (bypass)، أما Heat Line فيُركَّب على الخط دون حاجة إلى تحويلة ويمر عبره كامل ماء المسبح. يبدأ الاختيار بمعلومتين: القدرة التي تستطيع الغلاية تخصيصها للمسبح، ودرجة حرارة دخول الماء الأولي.
طرازات المبادلات الحرارية للمسابح
5 منتجًا · 1 عائلة منتجات
- عدد المنتجات
- 5
- عائلة المنتج
- 1
- سعر القائمة
- ابتداءً من 850.50 € + ضريبة القيمة المضافة
- النشرة الفنية والكتالوج
- في صفحة 5 منتجًا
الاختيار
وتنخفض القدرة كلما انخفضت درجة حرارة الدخول؛ وفي المصادر التي تعمل بحرارة منخفضة مثل المرجل المكثف أو المضخة الحرارية يُنظر إلى قيمة 60°C أو 45°C. ويكون التوصيل في جهة المسبح حسب الطراز بسن G 1" أو G 1 1/2" أو ISO G2، أو PVC بقطر Ø50 وØ63.
الانتقال إلى بطاقات الاختيار// 02 · الخدمات
أعمال تُنفَّذ بهذه المنتجات
يمكن شراء منتجات هذه الفئة منفردة، أو تركيبها ضمن أعمال بناء المسبح وصيانته.
- بناء أحواض السباحةمسابح خرسانية مسلّحة ومسبقة الصنع وإنفينيتي، بنظام تسليم المفتاح للفلل والمشاريع السكنية والتجارية.
- المسابح الحراريةأنظمة مسابح متينة مصممة للمياه الحرارية.
- مسابح إنفينيتيمسابح مفتوحة على الإطلالة، يفيض ماؤها من الحافة إلى خزان الموازنة.
- صيانة المسابحكيمياء المياه والمعدات والصيانة الدورية.
// 03 · مجموعات المنتجات
عائلات المنتجات في هذه الفئة
- طرازات المضخات الحرارية للمسابح11 منتج
- طرازات السخانات الكهربائية للمسابح5 منتج
- كل المعدات الميكانيكية27 منتج
- المبادلات الحراريةZodiac Waterheat EVO · Zodiac Uranus · Zodiac Heat Line · مبادل حراري AstralPool ETNA · مبادل حراري Etna 40 كيلوواط5 منتج
// 04 · منتجات مكمّلة
منتجات تُختار معًا
منتجات من فئات أخرى تُختار في الغالب مع طرازات المبادلات الحرارية للمسابح في المشروع نفسه.
// 05 · دليل الاختيار
أربع قيم يُنظر إليها قبل الاختيار
تشرح كل بطاقة قيمة مأخوذة من الجداول الفنية لمنتجات الفئة، وما تعنيه عند الاختيار.
القدرة، ماء أولي 90°C
20-450kW
نطاق قدرة المبادلات
عند دخول ماء الغلاية بحرارة 90°C يعطي Waterheat EVO قدرة بين 20 و450 kW، وUranus بين 55 و240 kW، وHeat Line بين 20 و70 kW. ويُختار الطراز حسب القدرة التي تستطيع الغلاية تخصيصها للمسبح.
عرض سعر لمشروعكمالقدرة، ماء أولي 60°C
8.5-210kW
القدرة عند ماء غلاية بحرارة 60°C
عند دخول بحرارة 60°C يعطي Heat Line بين 8.5 و30 kW، وWaterheat EVO بين 10 و210 kW، وUranus بين 27 و123 kW. ويُخطَّط توزيع القدرة بين تدفئة المنزل والمسبح وفق هذه القيم.
عرض سعر لمشروعكمالقدرة، ماء أولي 45°C
4-100kW
القيمة المعتمدة في المصادر منخفضة الحرارة
في مصادر مثل المرجل المكثف أو المضخة الحرارية تُعتمد قيمة 45°C. وعند هذه الحرارة يعطي Heat Line بين 4 و14 kW، وWaterheat EVO بين 5 و100 kW، وUranus بين 15 و68 kW.
عرض سعر لمشروعكمتدفق دائرة المسبح
2-20m³/h
كمية ماء المسبح المارة عبر المبادل
يتراوح تدفق جهة المسبح في Uranus بين 2 و8.7 m³/h، وفي Heat Line بين 10 و20 m³/h. ولأن Heat Line يُوصَل دون تحويلة يُراجَع تدفق مضخة الفلترة وفق هذه القيم.
عرض سعر لمشروعكم// 06 · المقارنة
مقارنة حسب النوع
القيمة التي تختلف حسب الطراز تُكتب على شكل نطاق.
| المنتج | العلامة التجارية | التوصيل | المادة | قدرة التسخين | قدرة التسخين (الدائرة الأولية 60°م) | عدد الطرازات |
|---|---|---|---|---|---|---|
| Zodiac Waterheat EVO | Zodiac | G 1" / G 1 1/2" | هيكل تيتانيوم، ملف من سبيكة تيتانيوم | 20-450 kW | 10-210 kW | 8 |
| Zodiac Uranus | Zodiac | PVC Ø50 | ألواح تيتانيوم | 55-240 kW | 27-123 kW | 8 |
| Zodiac Heat Line | Zodiac | PVC Ø63 / Ø50 | هيكل من البولي أميد Noril المحقون، أنابيب تيتانيوم | 20-70 kW | 8.5-30 kW | 9 |

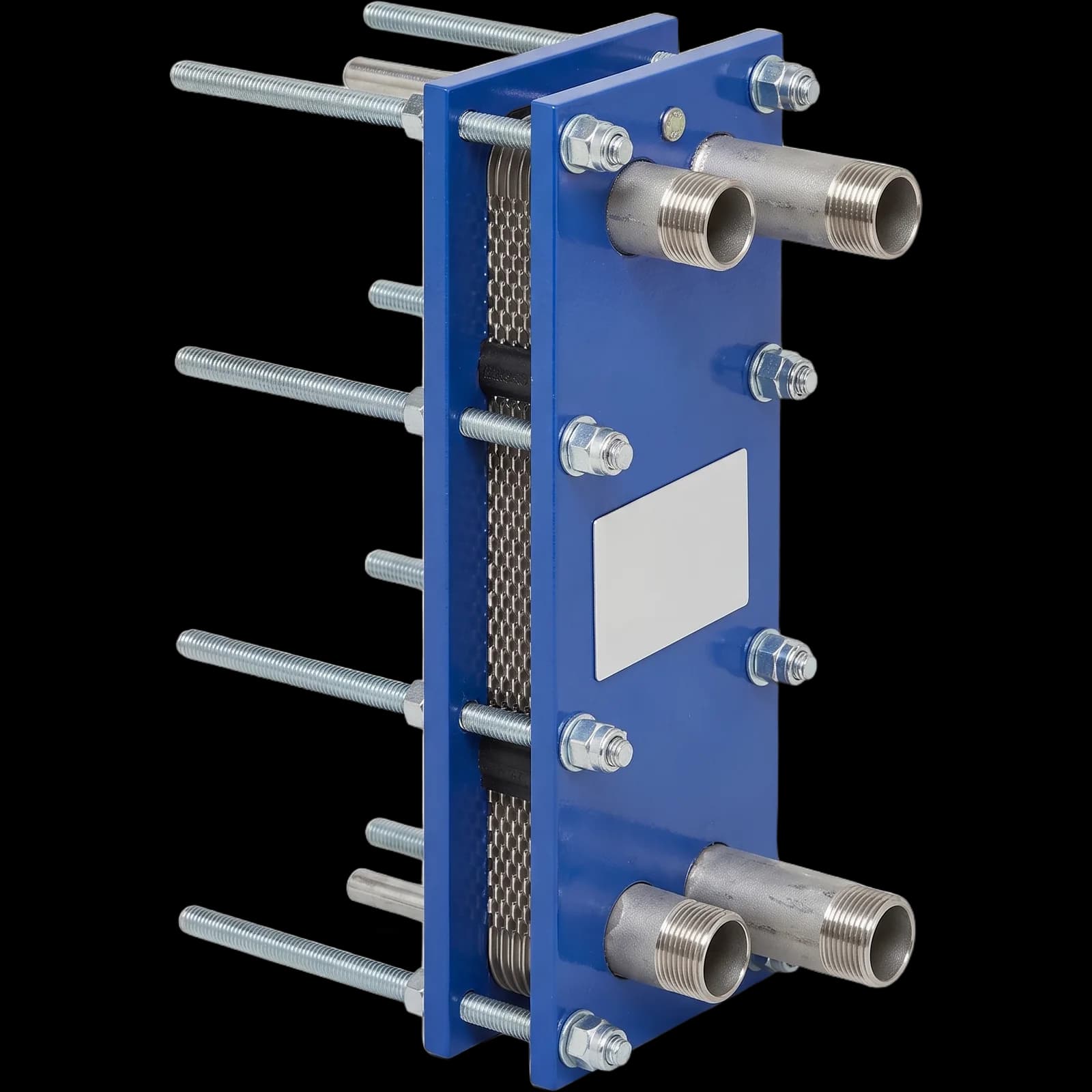

| مبادل حراري AstralPool ETNA | AstralPool | فولاذ مقاوم للصدأ ISO G2 AISI-316 / نحاس للدائرة الأولية / PVC للدائرة الثانوية | ألواح تيتانيوم مضلعة، جوانات EPDM | - | - | 48 |
// 07 · التصميم والكتالوجات
صمّم مشروعك على الشاشة أولًا، ثم اطّلع على المنتجات في الكتالوجات.
في استوديو التصميم تُنشئ مساحتك بموادها وألوانها، وفي كتالوجات المنتجات ترى الطرازات والنشرات الفنية وأسعار القائمة.
مسبح
استوديو التصميم
صمّم على الشاشة مسبحك أو الساونا أو غرفة البخار أو الحمام التركي مع خيارات الكسوة والخشب والرخام، ثم اطلب عرض سعر باختيارك.
من أين تريد أن تبدأ؟
كتالوجات المنتجات
تجد طرازات مجموعات منتجاتنا ونشراتها الفنية وأسعار القائمة في صفحات الفئات.
// 08 · نموذج الاستفسار
احصل على معلومات عن مجموعة المنتجات هذه
اترك اسمك وبيانات التواصل، وسيعود إليك ممثل خدمة العملاء بطرازات هذه المجموعة والاختيار المناسب لمسبحك وعرض سعر محدّث.
موضوع النموذج
طرازات المبادلات الحرارية للمسابح
- الفئة
- طرازات المبادلات الحرارية للمسابح
- عدد المنتجات
- 5
- عائلة المنتج
- 1
- سعر القائمة
- ابتداءً من 850.50 € + ضريبة القيمة المضافة
يُسجَّل طلبك باسم هذه الفئة. وإن لم ترغب في الانتظار يمكنك التواصل معنا على الرقم +90 216 475 39 37.
بيانات التواصل الخاصة بك
يكفي الاسم واللقب والهاتف والبريد الإلكتروني.
// 09 · الأدلة
أدلة الاختيار والتطبيق
مقالات إرشادية على موقعنا تفيد في الاختيار والتطبيق.
// 10 · النشرة والكتالوج
مستندات قابلة للطباعة
النشرة الفنية ذات الصفحة الواحدة للمنتجات البارزة، وكتالوج المنتج الذي يعرض قائمة الطرازات.
// معرض المشاريع
من مشاريعنا الخاصة، تصاميم مسابح من مشاريعنا.
كل الصور من مشاريع Çilek Havuz. تحت كل صورة الموقع ونوع المنشأة، وسنة الإنجاز إن كانت مسجلة في بطاقة المشروع.
فيلاM. S. · حوض إنفينيتي
حوض سباحة إنفينيتي أنشأته Çilek Havuz في الوادي الأخضر لتشاتالجا؛ حافة اللانهاية تطل على بحر مرمرة، مجهز بإضاءة LED ونظام تحكم تلقائي بالأس الهيدروجيني.
عرض المشروع- الموقع
- تشاتالجا، إسطنبول
- النوع
- مسبح إنفينيتي
- الإنجاز
- 2025
فيلاH. G. Hadımköy · حوض فائض
حوض فائض من الخرسانة المسلحة أنشأته Çilek Havuz في هادمكوي؛ إطار من الحجر الطبيعي (ترافرتين) مع قناة فائض من الفولاذ المقاوم للصدأ.
عرض المشروع- الموقع
- هادمكوي، إسطنبول
- النوع
- مسبح فيض
- الإنجاز
- 2024
فيلاZ. M. Silivri · حوض فائض
حوض فائض من الخرسانة المسلحة أنشأته Çilek Havuz على ساحل سيليفري؛ مُصمم للاستخدام في جميع الفصول مع شرفة شمسية واسعة وجاكوزي مدمج.
عرض المشروع- الموقع
- سيليفري، إسطنبول
- النوع
- مسبح فيض
- الإنجاز
- 2024
عدد المشاريع: 36 · عدد الصور: 72
الخطوة التالية
لنناقش مشروعك بالطريقة الأنسب لك.
يمكنك تعبئة النموذج للحصول على عرض سعر مكتوب، أو تحديد موعد لعرض المشروع عبر الفيديو، أو طلب معاينة موقع مشروعك.
اطلب عرض سعر
أرسل إلينا الأبعاد وتوقعاتك كتابيًا.
عرض عبر الإنترنت
عرض المشروع عبر الفيديو
معاينة في الموقع
فحص في موقع مشروعكم
// 11 · البيانات والتواصل
للحديث عن مشروعكم، اتصلوا بنا أو راسلونا.
الاسم القانوني
Çilek Havuz
التأسيس
1998 · إسطنبول
المكتب الرئيسي
Çilek Plaza, Eyüp Sultan Mah. Yakacık Cd. Feshane Cd. No: 2 D:4 D:1, 34885 Sancaktepe / İstanbul
نطاق الخدمة
جميع أنحاء تركيا · تصدير إلى 14 دولة
الفروع
قيرغيزستان · مصر · الجزائر · العراق
صالة العرض
خطّطوا لزيارة صالة العرض
يمكنكم في صالة العرض لدينا في Çilek Plaza بمنطقة Sancaktepe مناقشة مشروعكم مع فريقنا. ننصح بتحديد موعد هاتفيًا قبل الزيارة.
ساعات العمل
- الإثنين – الجمعة · 08:00–17:30
- السبت · 08:00–12:30
- الأحد مغلق
الأسئلة
حول طرازات المبادلات الحرارية للمسابح الأسئلة الشائعة
Çilek Havuz · الشركة
هندسة المسابح والاسترخاء
- زمن الردّ
- في اليوم نفسه
- القنوات
- هاتف · بريد إلكتروني · واتساب
إن لم تجدوا الإجابة التي تبحثون عنها هنا، أرسلوا سؤالكم إلينا مباشرة وسيردّ فريقنا في أقرب وقت.
+90 216 475 39 37يمر الماء الساخن من الغلاية أو المرجل المنزلي في الدائرة الأولية عبر أنابيب التيتانيوم أو ألواحه داخل المبادل. ويأخذ ماء المسبح هذه الحرارة أثناء مروره في الجسم نفسه ضمن خط الإرجاع بعد الفلتر. ولا يختلط الماءان، ويبقى جهاز جرعات الكلور أو مولد الكلور الملحي بعد المبادل.
Çilek Havuz · الشركة
يحمل Waterheat EVO ملفًا من سبيكة التيتانيوم داخل جسم من التيتانيوم، ويحمل Heat Line أنابيب تيتانيوم داخل هيكل من البولي أميد Noril. أما Uranus فيتكون من ألواح التيتانيوم، ويتكون ETNA من صفائح تيتانيوم مموجة بحشوات EPDM وجسمه من الفولاذ الكربوني المطلي بالإيبوكسي. ويتم اختيار الطراز حسب القدرة وتدفق المسبح ومقاس التوصيل.
Çilek Havuz · الشركة
تنخفض القدرة كلما انخفضت درجة حرارة دخول الماء الأولي. يعطي Uranus 70 قدرة 80 kW عند دخول 90°C، و38 kW عند 60°C، و21 kW عند 45°C؛ والقيم نفسها في Heat Line 70 هي 70 و30 و14 kW. وفي المصادر التي تعمل بحرارة منخفضة يُختار الطراز وفق قيمة 45°C أو 60°C.
Çilek Havuz · الشركة
يُركَّب Waterheat EVO بتوصيل تحويلي على شكل L، فيمر جزء من تدفق المسبح عبر المبادل. أما Heat Line فيُركَّب على خط إرجاع الفلتر دون تحويلة؛ ويبلغ تدفق المسبح 10 m³/h في Heat Line 20 و20 m³/h في Heat Line 70. ويُراجَع تدفق مضخة الفلترة وفق هذه القيم.
Çilek Havuz · الشركة
الطرازات الأساسية هي المبادل نفسه، ويُركَّب منظم الحرارة والتوصيل الكهربائي ضمن التمديدات. يأتي Uranus Plus بمنظم حرارة رقمي وتغذية 230 V، وHeat Line Plus بتنظيم عبر منظم الحرارة. ويحمل Heat Line Plus بالمضخة وETNA الكامل أيضًا مضخة تدوير للدائرة الأولية؛ ويُختار هذا المستوى إذا لم تكن في دائرة الغلاية مضخة.
Çilek Havuz · الشركة
لا ينتج المبادل الحرارة بذاته، بل ينقل إلى المسبح حرارة غلاية أو مرجل منزلي أو خط تدفئة مركزية قائم. وإذا لم يكن في المبنى مصدر يمكنه تخصيص قدرة للمسبح يُنظر إلى المنتجات في صفحة المضخات الحرارية للمسابح أو صفحة السخانات الكهربائية للمسابح. وإذا تواصلتم معنا بمقاسات المسبح وبيانات الغلاية نحدد معكم الطراز المناسب.
