Comment réaliser les réseaux et le local technique d'une piscine ?

Une piscine de 5 x 10 mètres avec une profondeur moyenne de 1,50 mètre fait 75 mètres cubes ; pour un recyclage en 6 heures, il faut 75 divisé par 6, soit un débit de 12 à 13 mètres cubes par heure. La pompe doit pouvoir fournir ce débit malgré les pertes de charge du réseau.

Le filtre se choisit selon ce débit. Dans les filtres à sable, la vitesse de filtration par mètre carré est maintenue sous une certaine limite ; pour 12 mètres cubes par heure, une cuve de Ø600 mm est la solution type. Un filtre sous-dimensionné trouble l'eau, un filtre inutilement grand consomme de l'eau en trop lors des lavages à contre-courant.

L'avantage d'une pompe à vitesse variable (inverter) se voit à l'exploitation, sur le compteur électrique. Une pompe à vitesse fixe tourne soit à pleine puissance, soit pas du tout ; une pompe à vitesse variable passe la plus grande partie de la journée à bas régime et la consommation baisse en proportion. L'investissement initial est plus élevé, le retour se fait sur la facture d'électricité.

Une canalisation étroite augmente la vitesse de l'eau ; plus la vitesse augmente, plus les pertes par frottement et le bruit augmentent, et la pompe travaille davantage pour fournir le même débit. La petite somme économisée à l'installation se rembourse alors chaque mois en électricité.

À un débit de 12 mètres cubes par heure, un tube de Ø50 mm est à la limite, un Ø63 mm travaille à l'aise. La ligne d'aspiration se choisit d'un diamètre au-dessus de la ligne de refoulement ; une pompe qui force à l'aspiration subit de la cavitation et sa durée de vie raccourcit.

Le nombre de coudes entre aussi dans le calcul. Chaque coude ajoute une perte de charge ; plus le local technique s'éloigne de la piscine, plus la longueur des canalisations et le nombre de coudes augmentent. Implanter le local technique près de la piscine réduit donc aussi le coût d'exploitation.

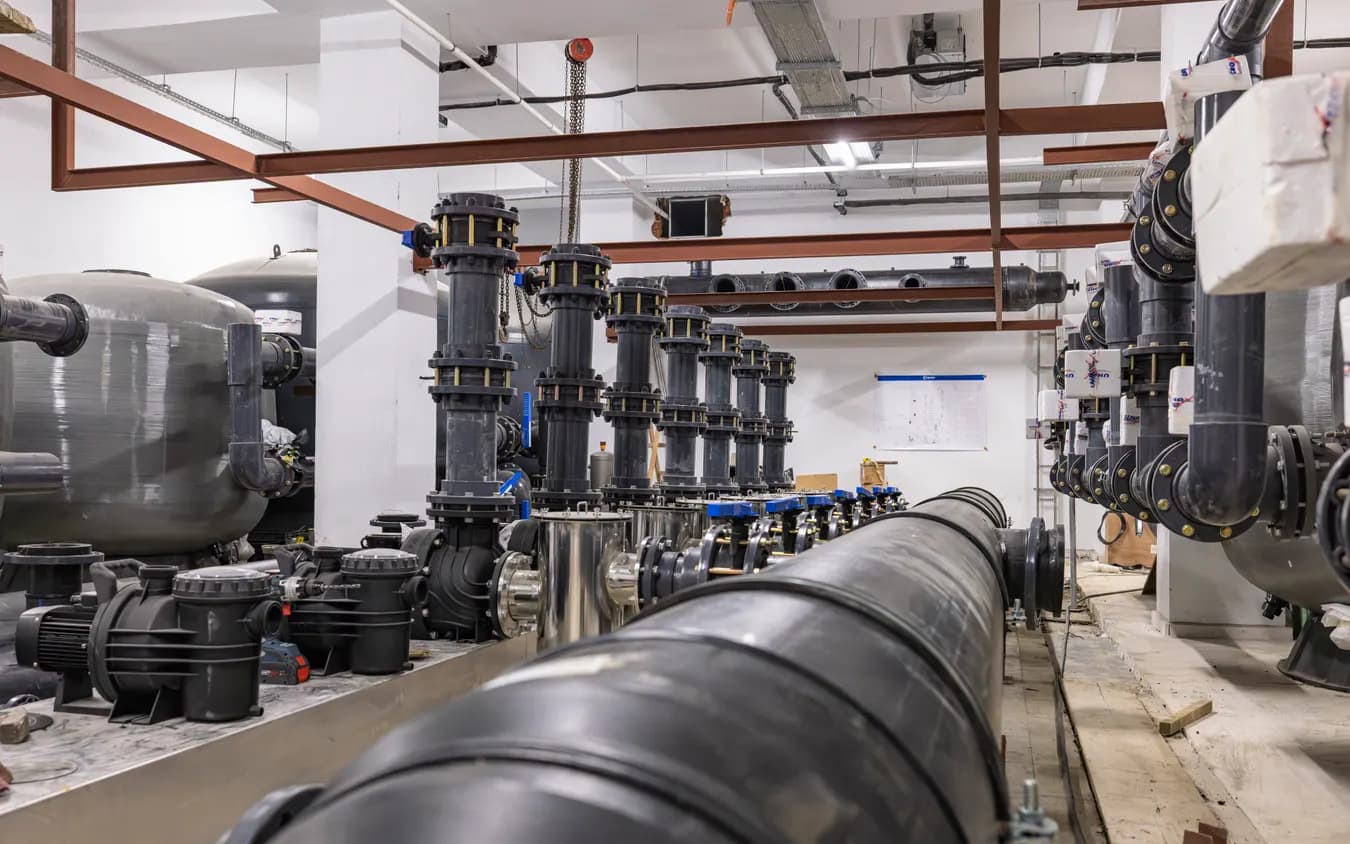

Cette surface accueille la pompe, le filtre, l'unité de dosage, le coffret électrique et, le cas échéant, l'unité intérieure de la pompe à chaleur. La hauteur libre ne doit pas descendre sous 1,80 mètre ; il faut assez d'espace au-dessus du filtre pour ouvrir son couvercle et changer le sable.

Avec un système à débordement, le bac tampon s'ajoute et la surface augmente. Le bac tampon se calcule à raison de 60 à 80 litres par mètre carré de plan d'eau ; pour une piscine de 50 mètres carrés, cela représente un volume de 3 à 4 mètres cubes, placé dans le local technique ou contre celui-ci.

Règle d'implantation : ne pas s'éloigner à plus de 8 mètres du bord de la piscine et rester si possible sous le niveau d'eau du bassin. Une pompe placée sous le niveau d'eau aspire plus facilement. Dans les installations situées au-dessus du niveau d'eau, la pompe doit être auto-amorçante, ce qui ne se passe pas toujours sans problème.

Sans ventilation, l'humidité qui se condense fait rouiller le coffret et les moteurs. Pour une ventilation naturelle, on pose deux grilles d'aération face à face et, si nécessaire, un ventilateur.

Le drainage du sol est indispensable. L'eau évacuée lors du lavage à contre-courant du filtre, d'une fuite éventuelle ou d'un entretien doit pouvoir partir. Dans les locaux techniques dont le sol n'a ni pente ni siphon, l'eau entre dans les équipements à la première panne.

Si le stock de produits chimiques et le coffret électrique se trouvent dans le même volume, gardez une distance et rangez les produits dans une armoire fermée. Les vapeurs de chlore attaquent rapidement les pièces métalliques et les cartes électroniques. C'est une cause de panne que nous voyons souvent, et l'éviter est aussi simple qu'une armoire.

Un système de dosage automatique mesure le pH et le chlore et injecte selon le besoin. Le résultat est une eau plus équilibrée et généralement une consommation totale de produits plus faible.

Le deuxième avantage de l'automatisme est la programmation de la pompe. À la place d'une pompe qui tourne à heures fixes, une unité de commande qui programme selon la température et l'utilisation réduit la consommation d'électricité. Avec un système de suivi à distance, vous voyez l'état de la piscine pendant vos absences.

Dans les piscines d'hôtel et de résidence, l'automatisme n'est pas un choix mais une nécessité. Sous une utilisation intense et variable, le suivi manuel n'est pas tenable ; en outre, les systèmes qui enregistrent les données vous servent lors des contrôles.

Un réchauffeur raccordé avant le filtre se charge de saletés. On pose une vanne de by-pass sur la ligne du chauffage ; ainsi, lorsque le chauffage est arrêté, l'eau ne le traverse pas et il n'y a pas de perte de charge inutile.

L'unité extérieure de la pompe à chaleur puise la chaleur dans l'air et souffle de l'air froid. N'orientez pas ce soufflage vers le coin salon ni vers la limite du voisin. Il faut laisser de l'espace autour de l'unité pour la circulation de l'air ; une unité coincée dans une niche étroite perd en rendement.

Le calcul de puissance se fait sur la surface du plan d'eau, pas sur le volume. La plus grande part des pertes de chaleur se fait par évaporation à la surface. Si une couverture de piscine est prévue, ce calcul peut être revu à la baisse ; tenez compte de la couverture dès le départ, une couverture achetée après coup vous aura fait choisir une pompe à chaleur inutilement grosse.

Les canalisations s'allongent, les coudes se multiplient, la pompe grossit, la facture augmente. Deux : choisir un diamètre de canalisation trop petit. Trois : placer les buses de refoulement au hasard et laisser des zones mortes dans les angles.

Quatre : un local technique sans drainage au sol. Cinq : les produits chimiques et le coffret électrique dans la même armoire. Aucune de ces cinq erreurs ne se corrige à bas coût une fois la piscine terminée ; quatre d'entre elles se décident au stade du terrassement et du gros œuvre.

Demandez donc le projet de réseaux en même temps que le projet de piscine. Un devis qui comporte le plan de la piscine mais pas le schéma hydraulique annonce que la moitié du travail sera improvisée sur le chantier.
